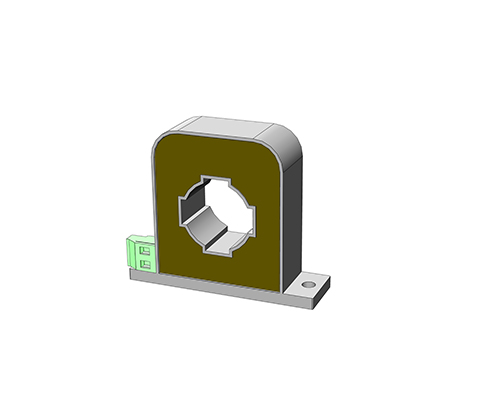

Transformador de corriente diferencial
Descripción
Un transformador de corriente diferencial permite medir la corriente diferencial en cables de alimentación monofásicos o trifásicos o en líneas individuales. Ambos conductores portadores de corriente (conductor de salida y conductor de retorno) pasan a través de la abertura de corriente del transformador de corriente.
La medición de corriente se realiza comparando los dos conductores.
Cualquier diferencia se muestra en la salida del transformador de corriente diferencial. El uso de materiales altamente permeables permite una desviación de corriente típica de 10 mA hacia arriba.
La amplia apertura permite que las líneas de alimentación, a excepción del conductor de tierra, pasen directamente. La alta sensibilidad a la corriente permite la medición en varias etapas:
- etapa 1: Aviso de mal funcionamiento
- etapa 2: alarma
- etapa 3: Apagado
Ventajas
- Medida de 25 a 400 Hz
- Núcleo nanocristalino
- Transformador para medida de corriente diferencial
- Materiales aislantes de alta calidad listados por UL (por ejemplo, UL94-V0)
- Circuitos primarios y secundarios aislados eléctricamente de forma segura
- Diseños de carcasa robustos (para montaje horizontal / vertical)
- Conexiones variables
- Amplia gama de carcasas con varias aberturas pasantes
- Rango de corriente residual 2-50 A
Aplicaciones típicas
Industria, energías renovables, metrología y técnicas de ensayo.
Energía, automatización y tecnología de la construcción
| Tipo | 2 | 4 | 8 | 29 | 30 | 40 | 30 | 40 | 50 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Vivienda A | Vivienda B | Vivienda C | ||||||||
| Corriente primaria [A] | IPN | 0,1 – 1 | 0,1 – 2 | 0,1 – 4 | 0,1 – 10 | 0,1 – 10 | 0,1 – 10 | 0,1 – 10 | 0,1 – 10 | 0,1 – 10 |
| Max. Corriente primaria [A] | ImaxPN | 2 | 4 | 8 | 20 | 30 | 40 | 30 | 40 | 50 |
| Termo. Corriente a corto plazo | ITK | 0,5 | 0,5 | 0,5 | 3,6 | 3,6 | 3,6 | 9 | 9 | 9 |
| Corriente secundaria [mA] | IaN | 2 | 4 | 4 | 20 | 10 | 5 | 20 | 16,67 | 10 |
| Rendimiento [VA] | Psek | 0,004 | 0,008 | 0,016 | 0,030 | 0,030 | 0,015 | 0,06 | 0,05 | 0,06 |
| Relación de transmisión | KN | 500 | 500 | 1000 | 500 | 1000 | 2000 | 500 | 600 | 1000 |
| Resistencia de carga [Ω] | RB | 1000 | 500 | 1000 | 75 | 300 | 600 | 150 | 180 | 600 |
| Tensión de carga [V] | URB | 2,0 | 2,0 | 4,0 | 1,5 | 3,0 | 3,0 | 3,0 | 3,0 | 6,0 |
| Precisión de medición 50 Hz [%] | FU | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| Temperatura ambiente [°C] | TA | -10 hasta +50 | -10 hasta +50 | -10 hasta +50 | -10 hasta +50 | -10 hasta +50 | -10 hasta +50 | -10 hasta +50 | -10 hasta +50 | -10 hasta +50 |
| Gama de frecuencias [Hz] | f | 25 hasta 400 | 25 hasta 400 | 25 hasta 400 | 25 hasta 400 | 25 hasta 400 | 25 hasta 400 | 25 hasta 400 | 25 hasta 400 | 25 hasta 400 |
| Tensión de prueba de aislamiento Primario / Secundario /2 sec [kVac] |
VP | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Conexión | A | Plano 6,3 x 0,8 / Conexión de enchufeMKS1853 / abrazadera 1,5 mm² | ||||||||
| Temperatura de almacenamiento | TS | -25 hasta +85 | -25 hasta +85 | -25 hasta +85 | -25 hasta +85 | -25 hasta +85 | -25 hasta +85 | -25 hasta +85 | -25 hasta +85 | -25 hasta +85 |
| Resistencia de la bobina | RS | 11 | 11 | 46 | 4,5 | 19 | 65 | 5,5 | 6,5 | 21 |
| Peso | m | 0,068 | 0,068 | 0,070 | 0,278 | 0,278 | 0,290 | 0,280 | 0,280 | 0,290 |
| Normas | EN/IEC 61869-1/2 | |||||||||
| Resistencia de seguimiento | CTI | vivienda/ Resina moldeada 550/660M o 400/600M | Distancia de fuga | dCp | 18 | 18 | 18 | 8 | 8 | 8 | 18 | 18 | 18 |
| Sección de aire | dCI | 16 | 16 | 16 | 7 | 7 | 7 | 16 | 16 | 16 |
| Tipo | vivienda | Conexión PIN [mm²] | h [mm] | b1/b2 [mm] | t [mm] | DL/DL1 [mm] | FS [mm] | p/s [mm] | a [mm] | c [mm] | f [mm] | e [mm] | l [mm] |
| IN-D / 2 | A | 1 – 2 | 38 | 38/54 | 20 | 13 / – | 6,3 x 0,8 | – | 30 | 47 | 4,8 | – | 9 |
| IN-D / 4 | A | 1 – 2 | 38 | 38/54 | 20 | 13 / – | 6,3 x 0,8 | – | 30 | 47 | 4,8 | – | 9 |
| IN-D / 8 | A | 1 – 2 | 38 | 38/54 | 20 | 13 / – | 6,3 x 0,8 | – | 30 | 47 | 4,8 | – | 9 |
| IN-D / 20 | B | MKS1853 | 55 | 50/68 | 26 | 20,2 / – | – | 45 / 45 | 60 | 13 | 4,3 | 6 x 4,0 | 23 |
| IN-D / 30 | B | MKS1853 | 55 | 50/68 | 26 | 20,2 / – | – | 45 / 45 | 60 | 13 | 4,3 | 6 x 4,0 | 23 |
| IN-D / 40 | B | MKS1853 | 55 | 50/68 | 26 | 20,2 / – | – | 45 / 45 | 60 | 13 | 4,3 | 6 x 4,0 | 23 |
| IN-D / 30 | C | Pinza | 83 | 100/70 | 28 | 35 / 38 | – | 86 / – | 14 | – | 7 | – | – |
| IN-D / 40 | C | Pinza | 83 | 100/70 | 28 | 35 / 38 | – | 86 / – | 14 | – | 7 | – | – |
| IN-D / 30 | C | Pinza | 83 | 100/70 | 28 | 35 / 38 | – | 86 / – | 14 | – | 7 | – | – |
Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar ficha técnica
