Filtro

Los filtros CEM se utilizan para suprimir las interferencias conducidas. Al maximizar el desajuste de impedancias, se impide la propagación, y el efecto de filtrado se extiende en ambas direcciones. Esto significa que se atenúan las interferencias del consumidor a la red y de la red al consumidor.

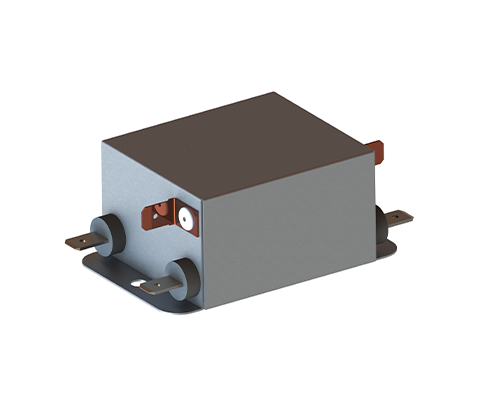

Los filtros de línea monofásicos REO maximizan la atenuación gracias a sus potentes reactancias. Los filtros de línea monofásicos están disponibles como filtros de una o dos etapas y permiten así el cumplimiento de las directrices CEM de acuerdo con los valores límite para su aplicación. Los filtros de línea trifásicos filtran las interferencias de acuerdo con las normas EN 55011 y EN 618003.

Los FILTROS DE CC REO se utilizan para evitar interferencias relacionadas con la energía en el circuito de CC. La conversión cada vez más eficaz de la energía en los inversores modernos hace que se introduzca cada vez más energía de alta frecuencia en los circuitos de CC. Esto se debe a los rápidos procesos de conmutación de los semiconductores de potencia modernos y puede provocar, por ejemplo, el envejecimiento prematuro de los módulos solares.

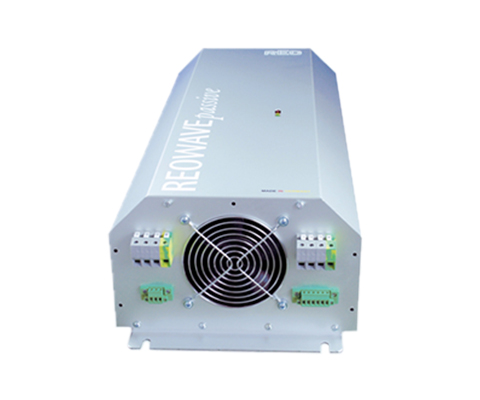

Los filtros de armónicos REO o filtros pasivos se utilizan para reducir la THD (distorsión armónica total). Las corrientes armónicas se suprimen hasta tal punto que se consigue una THD inferior al 5% (por ejemplo, en sistemas SAI). Además, un filtro de armónicos (por ejemplo, REOWAVEpassive) reduce la potencia reactiva y ahorra hasta un 30% de energía. Los filtros sinusoidales REO permiten una tensión de salida sinusoidal para los convertidores de frecuencia.

Gracias a su diseño, los filtros du/dt REO amortiguan la subida de tensión hasta valores aceptables. Con longitudes de cable cortas entre el convertidor de frecuencia y el motor, un filtro du/dt limita la velocidad de giro y es el enlace ideal entre el convertidor de frecuencia y el motor. El filtro de alta corriente REO está especialmente diseñado para la supresión de interferencias en aplicaciones de alta corriente en turbinas eólicas y aplicaciones industriales. Las series de filtros están disponibles para los niveles de tensión 480V y 690V. Los filtros de alta corriente REO pueden suministrarse en distintas variantes de carcasa y, por tanto, adaptarse a diferentes condiciones ambientales. En carcasas de acero inoxidable, estos filtros son ideales para aplicaciones en alta mar gracias a su mayor idoneidad para la niebla salina.

La combinación de filtros de REO combina una reactancia de red trifásica y un filtro CEM. Esta combinación minimiza los problemas de CEM y los armónicos y reduce los costes energéticos hasta un 20%. La reactancia de red se encarga de reducir la carga de la red de suministro compensando la potencia reactiva armónica. Esto reduce en gran medida los armónicos y, en particular, las caídas de tensión de conmutación. Gracias al filtro de red trifásico, se suprimen los impulsos de interferencia y las sobretensiones de acuerdo con las normas EN 55011 y EN 618003.
