Transformador de corriente
Transformadores de corriente y tensión versátiles
Los transformadores de corriente de REO se caracterizan particularmente por su reducido espacio requerido, excelente linealidad, rápido tiempo de respuesta, así como bajas pérdidas por magnetización y en el hierro.

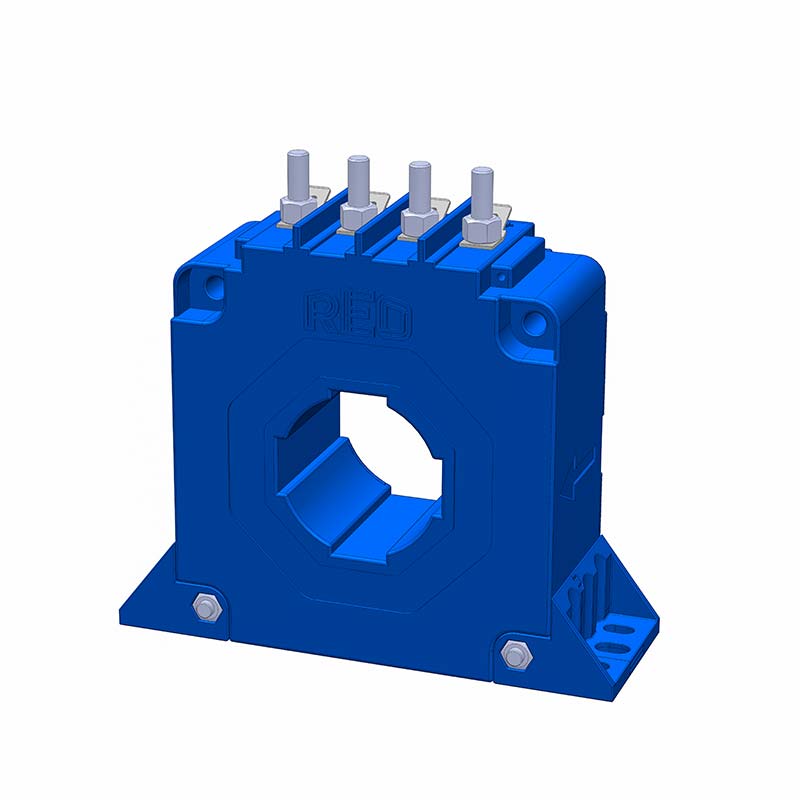

El transformador de corriente WKO-2C-B con tecnología de núcleo doble y efecto Hall presenta una respuesta en frecuencia ampliada hasta 120 kHz y una respuesta de fase precisa.
Los transformadores de corriente garantizan una precisión de medición mejorada del 0,5% en todo el rango de frecuencias: desde CC hasta 120 kHz. Además, tienen una mejor compensación de deriva y un rango de temperatura ampliado de -40°C a 85°C.
Adaptados específicamente a cada lugar de uso, cumplen como norma estándar la DIN EN 50178.
Ventajas de los transformadores de corriente
- Circuitos primarios y secundarios eléctricamente separados de forma segura
- Alta precisión en la medición de corriente
- No críticos en caso de sobrecargas de corriente
- Alta fiabilidad
- Diseños de carcasa robustos (montaje horizontal/vertical) con diferentes variantes para aberturas de paso
- Conexiones variables (terminales, enchufes, conectores planos, cables, etc.)
- Prueba de vibración y choque según DIN EN 61373 Categoría 1 Clase B (Solo para los tipos WKO y WDI en carcasa AT)
Espectro de rendimiento de los transformadores de corriente REO*
| Parámetro | Símbolo | Valor |
|---|---|---|
| Corriente nominal primaria | IPN | 0 a 3.000 [A] |
| Corriente nominal primaria máxima | ImaxPN | 1,2 a 2 veces [IPN] |
| Corriente secundaria | IaN | 0 a 1.000 [mA] |
| Temperatura ambiente | TA | -40 a +85 [°C] |
| Tensión de prueba de aislamiento | VP | 6 [kVac] |
*El desarrollo de componentes basados en las especificaciones del cliente es habitual para nosotros.

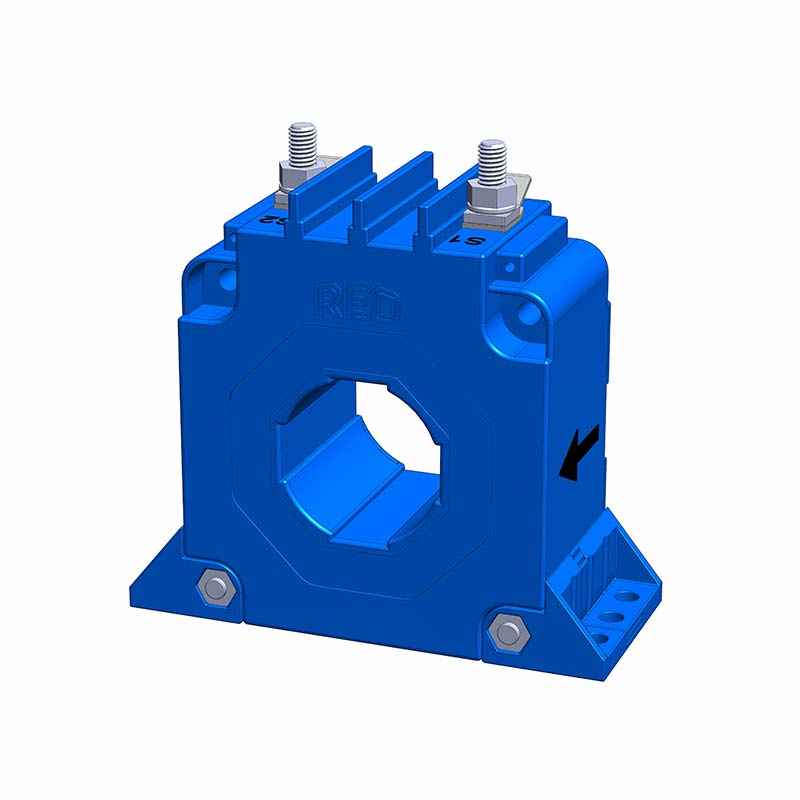

Transformador de corriente IE modular – lateral

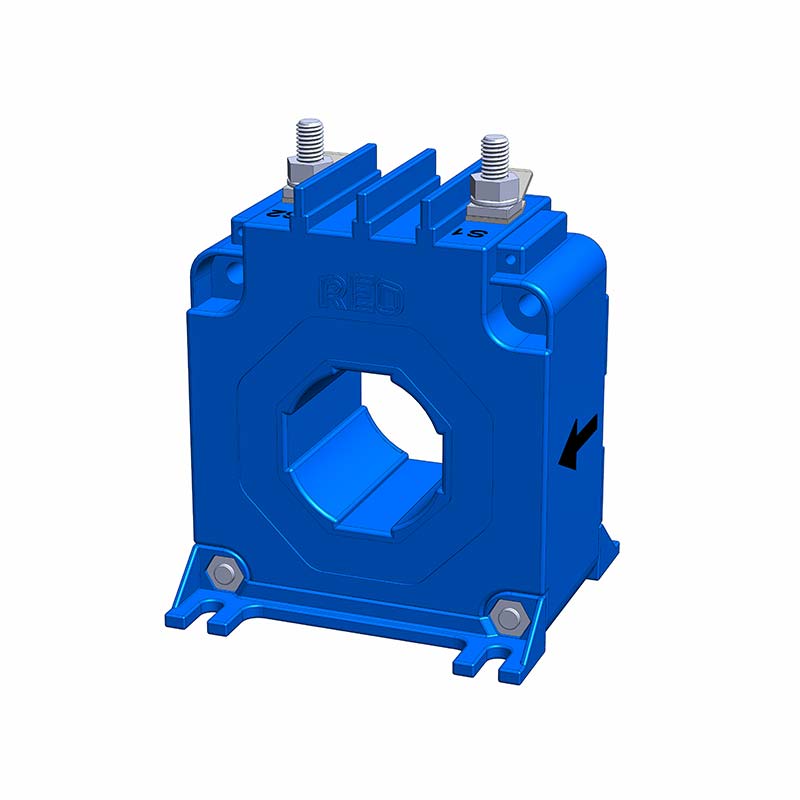

Transformador de corriente IE modular – frontal
