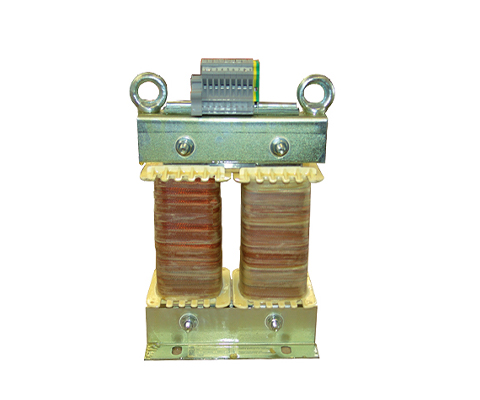

Unidades de carga inductivas, inductores para conmutadores de pruebas y relés
Descripción
Los interruptores eléctricos tienen que pasar muchas pruebas diferentes durante la fase de aprobación. Algunas de estas pruebas se refieren a su comportamiento de conmutación en diversas condiciones de prueba. Un interruptor se prueba bajo carga nominal, sobrecarga y con varios valores de cos phi (factor de potencia). Además de la carga continua, también se investigan los procesos de encendido y apagado. A lo largo de las pruebas, es crucial que los parámetros establecidos no se alteren. Los inductores con núcleo de aire se usaban como cargas inductivas en el pasado, porque casi nunca se saturan. Sin embargo, los inductores con núcleo de aire son más grandes y tienen un campo de fuga más fuerte que los inductores con núcleo de hierro comparables con la energía magnética correspondiente. Para establecer el valor de cos phi (factor de potencia) relevante, se deben conectar además resistencias adaptadas. Para cumplir con todos los puntos de prueba requeridos, deben estar disponibles muchas cargas inductivas y óhmicas.
Ventajas
- Linealidad adaptada a la aplicación, por lo que no hay saturación en el rango de trabajo relevante
- Varias tomas, por lo que se puede reducir la cantidad de inductores
- Resistencia de devanado adaptada, por lo tanto, número reducido de resistencias externas
- Diseñado para carga continua y carga de tiempo corto
- Costes reducidos por la optimización de peso y dimensiones
- Alto voltaje nominal, estándar hasta 1000 V
Ficha técnica*
| Tapping | Inductance L | Nominal current Irms | Lineal up to Ilin | Nominal voltage Ur | Clase de protección |
| L2 | 115 mH | 2 A | 8 A | 1000 V | IP 00 |
|---|---|---|---|---|---|
| L3 | 190 mH | 8 A | |||
| L4 | 240 mH | 6 A | |||
| L5 | 300 mH | 6 A | |||
| L6 | 370 mH | 5 A | |||
| L7 | 410 mH | 4 A | |||
| L8 | 440 mH | 4 A | |||
| Lr | 450 mH | 4 A |
Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto.
