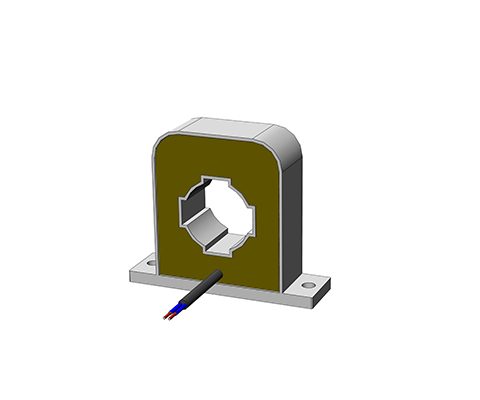

Transformadores de corriente tipo barra colectora
Descripción
Para requisitos elevados en la tecnología ferroviaria e industrial a frecuencias más altas de hasta 50kHz. Los materiales de núcleo nanocristalinos de alta calidad garantizan un máximo nivel de calidad de transmisión con pérdidas mínimas. Uso exclusivo de materiales listados por UL en encapsulado completo con material UL94-V0.
Transformadores de corriente para requisitos incrementados como en el sector ferroviario o en aplicaciones móviles. Construcciones de carcasa robustas con opciones de fijación fiables para montaje vertical u horizontal.
Ventajas
- Alta fiabilidad
- no crítico para corrientes de sobrecarga
- Transformadores de corriente para mediciones de corriente precisas
- Medidas en el rango de frecuencia de 16 2/3 a -50 kHz
- Uso de nanocristalinos y núcleos de alta calidad
- Hilos de alta calidad en tempe-
ratura clase F (155°C), H (180°C) - Materiales aislantes de alta calidad listados por UL (por ejemplo, UL94-V0)
- Circuitos primarios y secundarios aislados eléctricamente de forma segura
- Diseños de carcasa robustos (para montaje horizontal / vertical)
- Pruebas de choque vibración según DIN EN 61373 Categoría 1 Clase B
Aplicaciones típicas
Industria, energías renovables, tecnología ferroviaria, tecnología de medición y ensayo, energía, automatización y tecnología de edificios
| Corriente primaria [A] | IPN | r.m.s | 600 |
| Max. Corriente primaria [A] | ImaxPN | r.m.s | 720 |
| Corriente secundaria [mA] | IaN | r.m.s | 300 |
| Potencia [VA] | Psec | 0,9 | |
| Relación de transformación | KN | 1: | 2000 |
| Resistencia de carga [Ω] | RB | 10 | |
| Tensión de carga [V] | URB | r.m.s | 3 |
| Precisión de medición 50 Hz [%] | FU | @ IPN, TA = 25°C | ≤ 1 |
| Temperatura ambiente [°C] | TA | -25 a +70 | |
| Frecuencia [Hz] | f | 0,05 a 50 | |
| Tensión de prueba de aislamiento Primario / Secundario / 2 sec [kVac] |
VP | r.m.s 50 Hz | 3 | Conexión | 3×0,5mm² con pantalla | cable | Temperatura de almacenamiento [°C] | -25 hasta +85 | Resistencia de la bobina secundaria [Ω] | @ TA = 25°C | 36,5 | Peso [kg] | 0,210 | Normas | EN61373 |
Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto.
