Transformadores de corriente para placas de circuito impreso
Descripción
Los transformadores de corriente REO de la serie IB son adecuados para el montaje en placas de circuito impreso en la gama eléctrica de la ingeniería moderna de accionamientos con fines de control y registro de valores de medición. Cumple con todas las normas de seguridad como por ejemplo el doble aislamiento.
Ventajas
- Requiere poco espacio
- Adecuado para montaje en PCB
- Cumple con UL 94 V0
- Clase de precisión 1
- Medición en la gama de frecuencias 50-400 Hz
- Bajo error de fase en la medición de potencia
- Magnetización del núcleo y pérdidas por corrientes parásitas muy bajas
- Circuitos primario y secundario separados eléctricamente
- Diseños fáciles de instalar

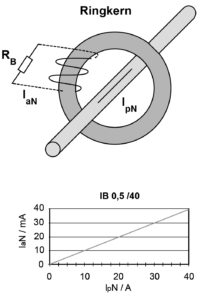

| Tipo | IB 0,5/5 | IB 0,5/20 | IB 0,5/40 | |
| Corriente primaria [A] | IPN | 0 – 5 | 0 – 20 | 0 – 40 |
| Max. Corriente primaria [A] | ImaxPN | 7 | 25 | 50 |
| Corriente secundaria [mA] | IaN | 0 – 10 | 0 – 25 | 0 – 40 |
| Rendimiento [VA] | Psek | 0 – 0,010 | 0 – 0,025 | 0 – 0,040 |
| Übersetzungsverhältnis | KN | 1:500 | 1:800 | 1:1000 |
| Resistencia a la carga [Ω] | RB | 100 | 40 | 25 |
| Tensión de carga [V] | URB | 0 – 1 | ||
|---|---|---|---|---|
| Precisión de medición 50 Hz [%] | FU | ≤ 1 | ||
| Temperatura ambiente [°C] | TA | 0..+85 | ||
| Gama de frecuencias [Hz] | f | 50 – 400 | ||
| Tensión de prueba de aislamiento [kVac] | VP | 3 | ||
| Tipo | Primärstrom [A] |
Altura [mm] |
ancho [mm] |
profundo [mm] |
apertura [mm] |
Intensidad del PIN [mm] |
Longitud del PIN [mm] |
| IB 05/5 | 0 – 5 | 30 | 26,5/17,5 | 14,5 | 10,5 | 0,7×0,7 | 5,0 |
| IB 05/20 | 0 – 20 | 30 | 26,5/17,5 | 14,5 | 10,5 | 0,7×0,7 | 5,0 |
| IB 05/40 | 0 – 40 | 30 | 26,5/17,5 | 14,5 | 10,5 | 0,7×0,7 | 5,0 |
Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto.
