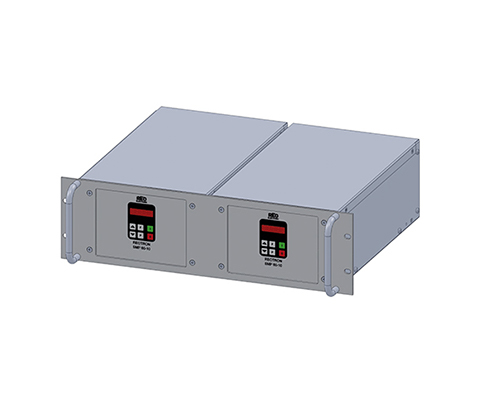

Fuente de potencia de CC REOTRON SMP-ESH

Módulo deslizante de 19

Descripción

Las fuentes de potencia de CC de la serie REOTRON SMP son fuentes de alimentación conmutadas primarias con aislamiento galvánico desde la entrada hasta la salida. Los dispositivos se pueden utilizar como reguladores de tensión, corriente o potencia.

Funcionamiento

Se puede operar con la unidad desde una pantalla interna, señales de control externas de 0… + 10V, 0 (4)… 20mA u opcionalmente mediante una interfaz de bus de campo como DeviceNet, ProfiBus, CanBus, EtherCAT, EtherNet / IP y ProfiNet.

Dispositivos de entrada

La entrada del dispositivo está diseñada para la conexión a una red trifásica de 3 x 400 V, 50/60 Hz. Un filtro de red PFC en la entrada garantiza el cumplimiento de las normativas CEM.

Diseño

Los dispositivos tienen un diseño compacto en un chasis de montaje en rack de 19 pulgadas y se pueden servir como versión de armario de control listo para la instalación o como unidad de sobremesa (versión de laboratorio). Se refrigeran por aire o agua.

Conexión

Los SMP están conectados con tornillos y con buses de terminales de cobre en corrientes de salida altas. Como todos los productos REO, los REOTRON SMP‘s también están disponibles en versiones personalizadas.

Ventajas

Cos PHI of 0,95 muy bueno

Tamaño compacto

Conexión en serie o en paralelo

refrigeración por aire o agua

Muchas opciones de combinaciones para diferentes requisitos
Gamas de productos REO

Ficha técnica*

Tipo Módulo enchufable REOTRON SMP-ESM

Tensión de entrada 3 x 400 V, +/- 10%, 50/60 Hz, 230 V, +/-10%, 50/60 Hz

Ondulación residual p-p 100 mV/ 200 mV

Entrada de consigna 0…+10 V, DC, 0(4)…20mA, potenciómetro 10 kOhm interno a través de la pantalla de funcionamiento

Salida de isvalor 0…+10 V, CC, 0(4)…20mA, interna a través de la pantalla de funcionamiento

Interfaces (opción) ProfiBus-DP, DeviceNet, CAN-Bus, ProfiNet, EtherNet/IP, EtherCAT

Precisión del control 1% del valor nominal (superior a petición)

liberar 24 V, DC o póngase en contacto con

Clase de protección Instalación en armario de distribución IP 20

2 x relé de estado Cambiador 250 V, 1A

Eficacia > 85%

Cos Φ 0,95

Temperatura de funcionamiento 0… 40° C

Normas EN 50178, EN 61000-6-2, EN 61000-6-4

Serie REO SMP-ESH 10-10 SMP-ESH 10-20 SMP-ESH 10-30

Potencia de salida [W] 0…100 0…200 0…300

Tensión de salida [V] 0…10 0…10 0…10

Corriente de salida [A] 0…10 0…20 0…30

Dimensiones [BxTxHE] 217x133x386 217x133x386 217x133x386

Serie REO SMP-ESH 20-10 SMP-ESH 20-20 SMP-ESH 20-30 SMP-ESH 20-40

Potencia de salida [W] 0…200 0…400 0…600 0…800

Tensión de salida [V] 0…20 0…20 0…20 0…20

Corriente de salida [A] 0…10 0…20 0…30 0…40

Dimensiones [BxTxHE] 217x133x386 217x133x386 217x133x386 217x133x386

Serie REO SMP-ESH 30-10 SMP-ESH 30-20 SMP-ESH 30-30

Potencia de salida [W] 0…300 0…600 0…900

Tensión de salida [V] 0…30 0…30 0…30

Corriente de salida [A] 0…10 0…20 0…30

Dimensiones [BxTxHE] 217x133x386 217x133x386 217x133x386

Serie REO SMP-ESH 40-10 SMP-ESH 40-20

Potencia de salida [W] 0…400 0…800

Tensión de salida [V] 0…40 0…40

Corriente de salida [A] 0…10 0…20

Dimensiones [BxTxHE] 217x133x386 217x133x386

Serie REO SMP-ESH 50-10 SMP-ESH 50-20 SMP-ESH 60-10 SMP-ESH 60-20

Potencia de salida [W] 0…500 0…1000 0…600 0…1200

Tensión de salida [V] 0…50 0…50 0…60 0…60

Corriente de salida [A] 0…10 0…20 0…10 0…20

Dimensiones [BxTxHE] 217x133x386 217x133x386 217x133x386 217x133x386

* Mayores frecuencias bajo pedido
