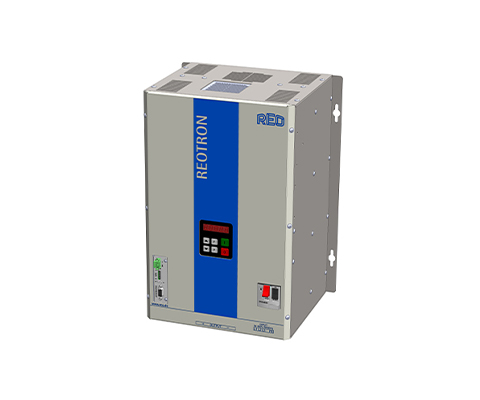

REOTRON SMP-SMB montaje vertical
Descripción
Las fuentes de potencia de CC de la serie REOTRON SMP son fuentes de alimentación conmutadas primarias con aislamiento galvánico desde la entrada hasta la salida. Los dispositivos se pueden utilizar como reguladores de tensión, corriente o potencia.
Funcionamiento
Se puede operar con la unidad desde una pantalla interna, señales de control externas de 0… + 10V, 0 (4)… 20mA u opcionalmente mediante una interfaz de bus de campo como DeviceNet, ProfiBus, CanBus, EtherCAT, EtherNet / IP y ProfiNet.
Dispositivos de entrada
La entrada del dispositivo está diseñada para la conexión a una red trifásica de 3 x 400 V, 50/60 Hz. Un filtro de red PFC en la entrada garantiza el cumplimiento de las normativas CEM.
Diseño
Los dispositivos tienen un diseño compacto en un chasis de montaje en rack de 19 pulgadas y se pueden servir como versión de armario de control listo para la instalación o como unidad de sobremesa (versión de laboratorio). Se refrigeran por aire o agua.
Conexión
Los SMP están conectados con tornillos y con buses de terminales de cobre en corrientes de salida altas. Como todos los productos REO, los REOTRON SMP‘s también están disponibles en versiones personalizadas.
Ventajas
- Cos PHI of 0,95 muy bueno
- Tamaño compacto
- Conexión en serie o en paralelo
- refrigeración por aire o agua
- Muchas opciones de combinaciones para diferentes requisitos
Gamas de productos REO
| Tipo | REOTRON SMP-SMB Módulo de instalación en armario eléctrico |
| Tensión de entrada | 3x400V, +/- 10 %, 50/60 Hz |
| Ondulación residual p-p | 100 mV/ 200 mV |
| Entrada de consigna | 0…+10 V, DC, 0(4)…20mA, potenciómetro 10 kOhm interno a través del indicador de funcionamiento |
| Salida de valor real | 0…+10 V, CC, 0(4)…20mA, interna a través de la pantalla de funcionamiento |
| Interfaces (opción) | ProfiBus-DP, DeviceNet, CAN-Bus, ProfiNet, EtherNet/IP, EtherCAT |
| Precisión del control | 1% del valor nominal (superior a petición) |
| liberar | 24 V, DC o póngase en contacto con |
| Clase de protección | Instalación en armario de distribución IP 20 |
| 2 x relé de estado | Cambiador 250 V, 1A |
| Eficacia | > 85% |
| Cos Φ | 0,95 |
| Temperatura de funcionamiento | 0… 40° C |
| Normas | EN 50178, EN 61000-6-2, EN 61000-6-4 |
| tamaño | anchura | Altura | Profundidad |
| Pequeño(S) | 300 | 400 | 230 |
| Mediana (M) | 330 | 450 | 250 |
| Grande (L) | 400 | 480 | 300 |
| Extra grande (XL) | 600 | 600 | 300 |
| Serie REO | pequeño(S) SMP-SMB 25-40 | pequeño(S) SMP-SMB 25-100 | Medio(M) SMP-SMB 25-200 | Medio(M) SMP-SMB 25-300 | grande (L) SMP-SMB 25-400 | grande (L) SMP-SMB 25-500 | grande (L) SMP-SMB 25-600 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…25 | 0…25 | 0…25 | 0…25 | 0…25 | 0…25 | 0…25 |
| Corriente de salida [A] | 0…40 | 0…100 | 0…200 | 0…300 | 0…400 | 0…500 | 0…600 |
| Serie REO | pequeño(S) SMP-SMB 50-20 | pequeño(S) SMP-SMB 50-50 | medio(M) SMP-SMB 50-100 | medio(M) SMP-SMB 50-150 | grande(L) SMP-SMB 50-200 | grande(L) SMP-SMB 50-250 | grande(L) SMP-SMB 50-300 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…50 | 0…50 | 0…50 | 0…50 | 0…50 | 0…50 | 0…50 |
| Corriente de salida [A] | 0…20 | 0…50 | 0…100 | 0…150 | 0…200 | 0…250 | 0…300 |
| Serie REO | pequeño(S) SMP-SMB 80-13 | pequeño(S) SMP-SMB 80-31 | medio(M) SMP-SMB 80-63 | medio(M SMP-SMB 80-94 | grande(L) SMP-SMB 80-125 | grande(L) SMP-SMB 80-156 | grande(L) SMP-SMB 80-188 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 |
| Corriente de salida [A] | 0…13 | 0…31 | 0…63 | 0…94 | 0…125 | 0…156 | 0…188 |
| Serie REO | pequeño(S) SMP-SMB 150-7 | pequeño(S) SMP-SMB 150-17 | medio(M) SMP-SMB 150-33 | medio(M) SMP-SMB 150-50 | grande(L) SMP-SMB 150-67 | grande(L) SMP-SMB 150-83 | grande(L) SMP-SMB 150-100 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…150 | 0…150 | 0…150 | 0…150 | 0…150 | 0…150 | 0…150 |
| Corriente de salida [A] | 0…7 | 0…17 | 0…33 | 0…50 | 0…67 | 0…83 | 0…100 |
| Serie REO | pequeño(S) SMP-SMB 250-4 | pequeño(S) SMP-SMB 250-10 | medio(M) SMP-SMB 250-20 | medio(M) SMP-SMB 250-30 | grande(L) SMP-SMB 250-40 | grande(L) SMP-SMB 250-50 | grande(L) SMP-SMB 250-60 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…250 | 0…250 | 0…250 | 0…250 | 0…250 | 0…250 | 0…250 |
| Corriente de salida [A] | 0…4 | 0…10 | 0…20 | 0…30 | 0…40 | 0…50 | 0…60 |
| Serie REO | pequeño(S) SMP-SMB 400-2,5 | pequeño(S) SMP-SMB 400-6,25 | medio(M) SMP-SMB 400-12,5 | medio(M) SMP-SMB 400-18,75 | grande(L) SMP-SMB 400-25 | grande(L) SMP-SMB 400-31,25 | grande(L) SMP-SMB 400-37,5 |
| Potencia de salida [W] | 0…1000 | 0…2800 | 0…5200 | 0…7600 | 0…10000 | 0…12800 | 0…15000 |
| Tensión de salida [V] | 0…400 | 0…400 | 0…400 | 0…400 | 0…400 | 0…400 | 0…400 |
| Corriente de salida [A] | 0…2,5 | 0…6,25 | 0…13 | 0…19 | 0…25 | 0…32 | 0…37,5 |
| Serie REO | pequeño(S) SMP-SMB 600-2 | pequeño(S) SMP-SMB 600-4 | medio(M) SMP-SMB 600-8 | medio(M) SMP-SMB 600-13 | grande(L) SMP-SMB 600-17 | grande(L) SMP-SMB 600-21 | grande(L) SMP-SMB 600-25 |
| Potencia de salida [W] | 0…1200 | 0…2400 | 0…4800 | 0…7800 | 0…10200 | 0…12600 | 0…15000 |
| Tensión de salida [V] | 0…600 | 0…600 | 0…600 | 0…600 | 0…600 | 0…600 | 0…600 |
| Corriente de salida [A] | 0…2 | 0…4 | 0…8 | 0…13 | 0…17 | 0…21 | 0…25 |
* Mayores frecuencias bajo pedido
