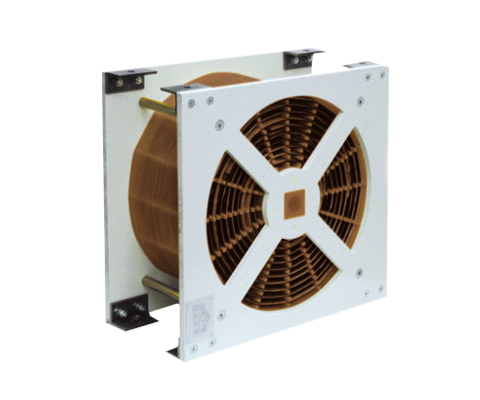

Inductancia de aire con bobinado de aluminio-cobre/disco
Descripción
Los aceleradores neumáticos son siempre necesarios cuando se requiere un grado de linealidad especialmente alto. Gracias a su diseño comparativamente sencillo, no sólo son compactos, sino también muy estables. Gracias a nuestra experiencia, los estranguladores de aire REO conservan toda su funcionalidad incluso en condiciones extremas.
Nuestra gama estándar combina experiencia y máxima variedad.
Principio REO Mix & Match
Con REO Mix & Match, puede elegir entre una amplia gama de opciones: combine las distintas opciones para obtener siempre el producto óptimo para su aplicación.
REO ofrece varios diseños y diferentes materiales de bobinado. Estos incluyen la tecnología de bobinado, el material y la estructura del conductor. En función de los requisitos específicos, podemos producir una solución óptima combinando estos parámetros.
Opcional
- Devanado de capas/devanado de discos
- Aluminio, cobre o aluminio+cobre
- Tipos de protección: Laca de recubrimiento, capa protectora, carcasa o REO Xtreme
- Ventilador/refrigerador
- Sensores: interruptor normalmente cerrado/normalmente abierto, PT100, NTC, PTC
Ventajas
- Sin efectos de saturación
- Amplia gama de materiales
- Revestimiento protector especial
- Alta linealidad L(i)
- Muy buena capacidad de carga mecánica
- Sin pérdidas por histéresis
- Peso optimizado gracias a la refrigeración por aire forzado
- Flujo de aire dirigido a través de tubos de PRFV
- Posibilidad de refrigeración líquida muy eficaz (guía de ondas)
- Puede utilizarse prácticamente en cualquier sitioPTC
- Frecuencia de la corriente: CC y CA
- Tolerancias: + 10 / – 10 %, + 5 / – 5 %.
- Conexiones: Estándar ninguna (posible bajo pedido)
- Clase de aislamiento: F o H
- Tipo de refrigeración y refrigerante según IEC 60310: AN, AF o WF
- Tensión de prueba: hasta 12kV 60s 50Hz, hasta 25kV 1.2/50µs
- Tipo de montaje: suspendido, horizontal o vertical
- Resistencia mecánica/simulación (FEM): EN 12663
- Resistencia a golpes y vibraciones: IEC 61373 Cat. 1 Cl.A/ B
- Corriente nominal : 200 – 700 A
- Inductancia : 0,5 – 4 mH
| Tipo | Inductancia: 0,5 – 4 mH | Refrigeración 3 m/s | Refrigeración 5 m/s | Refrigeración 8 m/s | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| I [A] | energía magn. [J] | P [kVA] con 20°C | I [A] | energía magn. [J] | P [kVA] con 20°C | I [A] | energía magn. [J] | P [kVA] con 20°C | ||
| LD 220/200/0,5 | 0,5 | 200 | 10 | 0,7 | 250 | 15,6 | 1,1 | 300 | 22,5 | 1,6 |
| LD 220/400/0,5 | 0,5 | 400 | 40 | 1,8 | 500 | 62,5 | 2,9 | 600 | 90 | 4,2 |
| LD 220/700/0,5 | 0,5 | 700 | 122,5 | 2,4 | 500 | 62,5 | 2,9 | 600 | 90 | 4,2 |
| LD 220/200/1 | 1 | 200 | 20 | 1,1 | 250 | 31,3 | 1,7 | 300 | 45 | 2,4 |
| LD 220/400/1 | 1 | 400 | 80 | 2,8 | 500 | 125 | 4,4 | 600 | 180 | 6,3 |
| LD 220/700/1 | 1 | 700 | 245 | 3,8 | 850 | 361,3 | 5,5 | 100 | 5 | 7,7 |
| LD 220/200/2 | 2 | 200 | 40 | 1,7 | 250 | 62,5 | 2,6 | 300 | 90 | 3,7 |
| LD 220/400/2 | 2 | 400 | 160 | 4,4 | 500 | 250 | 6,9 | 600 | 360 | 10 |
| LD 220/700/2 | 2 | 700 | 490 | 5,7 | 850 | 722,5 | 8,4 | 1000 | 1000 | 11,6 |
| LD 220/200/4 | 4 | 200 | 80 | 2,5 | 250 | 125 | 3,9 | 300 | 180 | 5,6 |
| LD 220/400/4 | 4 | 400 | 320 | 6,9 | 500 | 500 | 10,8 | 600 | 720 | 15,6 |
| LD 220/700/4 | 4 | 700 | 980 | 8,7 | 850 | 1445 | 12,8 | 1000 | 2000 |
|
| Tipo | B [mm] | H [mm] | T [mm] | Cobre [kg] | Peso [g] |
| LD 220/200/0,5 | 250 | 250 | 180 | 11,4 | 16 |
| LD 220/400/0,5 | 350 | 350 | 180 | 20,9 | 29 |
| LD 220/700/0,5 | 400 | 400 | 370 | 74,8 | 86 |
| LD 220/200/1 | 300 | 300 | 220 | 17,6 | 33 |
| LD 220/400/1 | 400 | 400 | 220 | 32,5 | 37 |
| LD 220/700/1 | 400 | 400 | 450 | 116 | 124 |
| LD 220/200/2 | 350 | 350 | 230 | 26,7 | 40 |
| LD 220/400/2 | 400 | 400 | 310 | 51,4 | 87 |
| LD 220/700/2 | 450 | 450 | 490 | 175 | 182 |
| LD 220/200/4 | 400 | 400 | 250 | 40,2 | 54 |
| LD 220/400/4 | 420 | 420 | 400 | 80,3 | 97 |
| LD 220/700/4 | 500 | 500 | 570 | 267 | 301 |
