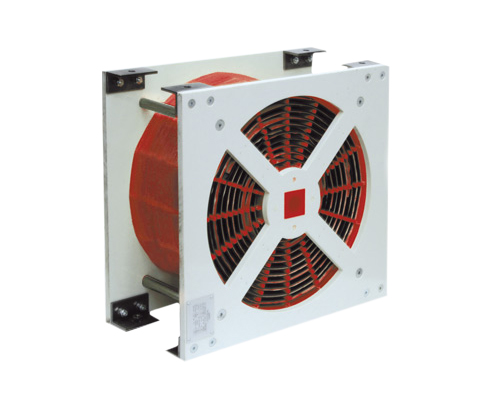

Inductancia de aire con bobinado de cobre/capa
Descripción
Los aceleradores neumáticos son siempre necesarios cuando se requiere un grado de linealidad especialmente alto. Gracias a su diseño comparativamente sencillo, no sólo son compactos, sino también muy estables. Gracias a nuestra experiencia, los estranguladores de aire REO conservan toda su funcionalidad incluso en condiciones extremas.
Nuestra gama estándar combina experiencia y máxima variedad.
Principio REO Mix & Match
Con REO Mix & Match, puede elegir entre una amplia gama de opciones: combine las distintas opciones para obtener siempre el producto óptimo para su aplicación.
REO ofrece varios diseños y diferentes materiales de bobinado. Estos incluyen la tecnología de bobinado, el material y la estructura del conductor. En función de los requisitos específicos, podemos producir una solución óptima combinando estos parámetros.
Opcional
- Bobinado de capas / Bobinado de disco
- Aluminio, Cobre o Aluminio + Cobre
- Protecciones: Revestimiento de pintura, revestimiento protector, carcasa o REO Xtreme
- Ventilador de refrigeración / unidad
- Sensores: Interruptor NO / NC, PT100, NTC, PTC
Ventajas
- Sin saturación
- Amplia gama de selección de materiales.
- Revestimiento protector especial
- Alta linealidad L (i)
- Muy buena capacidad de carga mecánica
- Sin histéresis
- Peso óptimo mediante refrigeración por aire forzado
- Flujo de aire direccional a través de conductos de GRP
- Opción de refrigeración líquida muy eficiente (guía de ondas)
- Aplicación universal.
Datos técnicos
- Frecuencia de la corriente: CC y CA
- Tolerancias: + 10 / – 10 %, + 5 / – 5 %.
- Anzapfungen: Standard keine (auf Wunsch möglich)
- Clase de aislamiento: F o H
- Tipo de refrigeración y refrigerante según IEC 60310: AN, AF o WF
- Tensión de prueba: hasta 12kV 60s 50Hz, hasta 25kV 1.2/50µs
- Tipo de montaje: suspendido, horizontal o vertical
- Resistencia mecánica/simulación (FEM): EN 12663
- Resistencia a golpes y vibraciones: IEC 61373 Cat. 1 Cl.A/ B
- Corriente nominal : 50 – 1000 A
- Inductancia : 0,2 – 8 mH
| Tipo | Inductancia (mH) | Refrigeración 3 m/s | Refrigeración 5 m/s | Refrigeración 8 m/s | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| I [A] | energía magn. [J] | P [kVA] con 20°C | I [A] | energía magn. [J] | P [kVA] con 20°C | I [A] | energía magn. [J] | P [kVA] con 20°C | ||
| LD 100/50/0,2 | 0,2 | 50 | 0,25 | 0,1 | 60 | 0,4 | 0,1 | 70 | 0,5 | 0,2 |
| LD 100/100/0,2 | 0,2 | 100 | 1 | 0,2 | 120 | 1,4 | 0,2 | 145 | 2,1 | 0,4 |
| LD 100/200/0,2 | 0,2 | 200 | 4 | 0,4 | 240 | 5,8 | 0,6 | 280 | 7,8 | 0,8 |
| LD 100/400/0,2 | 0,2 | 400 | 16 | 0,9 | 490 | 24 | 1,4 | 585 | 34,2 | 1,9 |
| LD 100/700/0,2 | 0,2 | 700 | 49 | 1,6 | 850 | 72,3 | 2,3 | 1020 | 104 | 3,3 |
| LD 100/1000/0,2 | 0,2 | 1000 | 100 | 1,7 | 1225 | 150,1 | 2,6 | 1450 | 210,3 | 3,7 |
| LD 100/50/0,5 | 0,5 | 50 | 0,625 | 0,2 | 60 | 0,9 | 0,2 | 72 | 1,3 | 0,3 |
| LD 100/100/0,5 | 0,5 | 100 | 2,5 | 0,3 | 122 | 3,7 | 0,4 | 145 | 5,3 | 0,6 |
| LD 100/200/0,5 | 0,5 | 200 | 10 | 0,6 | 245 | 15 | 0,9 | 295 | 21,8 | 1,3 |
| LD 100/400/0,5 | 0,5 | 400 | 40 | 1,5 | 490 | 60 | 2,2 | 585 | 85,6 | 3,1 |
| LD 100/700/0,5 | 0,5 | 700 | 122,5 | 2,7 | 865 | 187,1 | 4,1 | 1030 | 265,2 | 5,7 |
| LD 100/1000/0,5 | 0,5 | 1000 | 250 | 3,1 | 1200 | 360 | 4,5 | 1430 | 511,2 | 6,4 |
| LD 100/50/1 | 1 | 50 | 1,25 | 0,2 | 60 | 1,8 | 0,3 | 72 | 2,6 | 0,5 |
| LD 100/100/1 | 1 | 100 | 5 | 0,5 | 125 | 7,8 | 0,8 | 147 | 10,8 | 1,1 |
| LD 100/200/1 | 1 | 200 | 20 | 0,9 | 240 | 28,8 | 1,4 | 290 | 42,1 | 2 |
| LD 100/400/1 | 1 | 400 | 80 | 2,2 | 490 | 120,1 | 3,3 | 585 | 171,1 | 4,7 |
| LD 100/700/1 | 1 | 700 | 245 | 4,1 | 870 | 378,5 | 6,4 | 1030 | 530,5 | 8,9 |
| LD 100/1000/1 | 1 | 1000 | 500 | 5 | 1200 | 720 | 7,1 | 1430 | 1022,5 | 10,1 |
| LD 100/50/2 | 2 | 50 | 2,5 | 0,4 | 63 | 4 | 0,6 | 75 | 5,6 | 0,8 |
| LD 100/100/2 | 2 | 100 | 10 | 0,9 | 125 | 15,6 | 0,8 | 147 | 21,6 | 1,1 |
| LD 100/200/2 | 2 | 200 | 40 | 1,4 | 245 | 60 | 2,2 | 290 | 84,1 | 3 |
| LD 100/400/2 | 2 | 400 | 160 | 3,6 | 490 | 240,1 | 5,3 | 580 | 336,4 | 7,5 |
| LD 100/700/2 | 2 | 700 | 490 | 6,5 | 870 | 756,9 | 10 | 1030 | 1060,9 | 14,1 |
| LD 100/1000/2 | 2 | 1000 | 1000 | 7,2 | 1250 | 1562,5 | 11,2 | 1480 | 2190,4 | 15,8 |
| LD 100/50/4 | 4 | 50 | 5 | 0,6 | 63 | 7,9 | 0,9 | 75 | 11,3 | 1,3 |
| LD 100/100/4 | 4 | 100 | 20 | 1,3 | 123 | 30,3 | 1,9 | 145 | 42,1 | 2,7 |
| LD 100/200/4 | 4 | 200 | 80 | 2,2 | 245 | 120,1 | 3,3 | 290 | 168,2 | 4,6 |
| LD 100/400/4 | 4 | 400 | 320 | 5,6 | 490 | 480,2 | 8,5 | 580 | 672,8 | 11,9 |
| LD 100/700/4 | 4 | 700 | 980 | 9,9 | 870 | 1513,8 | 15,2 | 1040 | 2163,2 | 21,8 |
| LD 100/1000/4 | 4 | 1000 | 2000 | 11 | 1250 | 3125 | 17,8 | 1480 | 4380,8 | 24,9 |
| LD 100/50/8 | 8 | 50 | 10 | 11,4 | 64 | 16,4 | 1,4 | 77 | 23,7 | 2 |
| LD 100/100/8 | 8 | 100 | 40 | 1,9 | 125 | 62,5 | 3 | 150 | 90 | 4,4 |
| LD 100/200/8 | 8 | 200 | 160 | 3,4 | 245 | 240,1 | 5 | 290 | 336,4 | 7,1 |
| LD 100/400/8 | 8 | 400 | 640 | 8,5 | 490 | 960,4 | 12,7 | 585 | 1368,9 | 18,2 |
| LD 100/700/8 | 8 | 700 | 1960 | 15,3 | 875 | 3062,5 | 23,9 | 1050 | 4410 | 34,4 |
| Tipo | B [mm] | H [mm] | T [mm] | Cobre [kg] | Peso [g] |
| LD 100/50/0,2 | 150 | 150 | 60 | 1,5 | 5 |
| LD 100/100/0,2 | 180 | 180 | 80 | 3,6 | 7 |
| LD 100/200/0,2 | 220 | 220 | 130 | 8,5 | 13 |
| LD 100/400/0,2 | 350 | 350 | 170 | 19,7 | 27 |
| LD 100/700/0,2 | 350 | 350 | 270 | 51,3 | 62 |
| LD 100/1000/0,2 | 400 | 400 | 340 | 110 | 123 |
| LD 100/50/0,5 | 180 | 180 | 60 | 2,2 | 6 |
| LD 100/100/0,5 | 200 | 200 | 90 | 6,2 | 10 |
| LD 100/200/0,5 | 300 | 300 | 140 | 16,7 | 23 |
| LD 100/400/0,5 | 400 | 400 | 170 | 36,5 | 45 |
| LD 100/700/0,5 | 400 | 400 | 270 | 86,4 | 98 |
| LD 100/1000/0,5 | 500 | 500 | 310 | 173 | 188 |
| LD 100/50/1 | 180 | 180 | 70 | 3,3 | 7 |
| LD 100/100/1 | 250 | 250 | 110 | 8,6 | 12 |
| LD 100/200/1 | 350 | 350 | 140 | 23,5 | 31 |
| LD 100/400/1 | 420 | 420 | 190 | 55 | 66 |
| LD 100/700/1 | 420 | 420 | 360 | 134,3 | 148 |
| LD 100/1000/1 | 550 | 550 | 400 | 266 | 283 |
| LD 100/50/2 | 250 | 250 | 80 | 5,1 | 9 |
| LD 100/100/2 | 250 | 250 | 120 | 11,7 | 16 |
| LD 100/200/2 | 400 | 400 | 150 | 35,9 | 45 |
| LD 100/400/2 | 420 | 420 | 280 | 88,9 | 102 |
| LD 100/700/2 | 450 | 450 | 480 | 212 | 234 |
| LD 100/1000/2 | 550 | 550 | 580 | 460 | 495 |
| LD 100/50/4 | 250 | 250 | 100 | 7,8 | 12 |
| LD 100/100/4 | 300 | 300 | 130 | 17,4 | 23 |
| LD 100/200/4 | 400 | 400 | 200 | 55,1 | 68 |
| LD 100/400/4 | 450 | 450 | 410 | 141 | 157 |
| LD 100/700/4 | 550 | 550 | 550 | 321 | 354 |
| LD 100/1000/4 | 550 | 550 | 770 | 727 | 770 |
| LD 100/50/8 | 250 | 250 | 120 | 11,8 | 16 |
| LD 100/100/8 | 350 | 350 | 140 | 26,9 | 36 |
| LD 100/200/8 | 450 | 450 | 240 | 83,9 | 98 |
| LD 100/400/8 | 500 | 500 | 470 | 212 | 231 |
| LD 100/700/8 | 550 | 550 | 750 | 499 | 545 |
