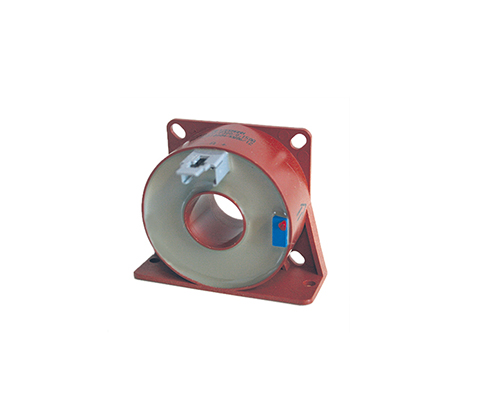

TRANSFORMADOR DE CORRIENTE ACTIVO SERIE WKO
Transformador de corriente de compensación (transformador de bucle cerrado) Descripción Transformador de corriente de compensación (transformador de bucle cerrado) Los sensores de corriente WKO funcionan según el acreditado principio de compensación y son adecuados para medir corrientes continuas, alternas y mixtas. El flujo de corriente primaria genera un flujo magnético que se compensa mediante una bobina secundaria interna.La evaluación de la corriente se realiza con un circuito electrónico y un sensor Hall. La corriente secundaria de compensación es una imagen exacta de la corriente primaria que se va a medir. Ventajas (eléctricas) Medición de corrientes continuas, alternas y mixtas Muy alta precisión y corto tiempo de respuesta Amplio espectro de frecuencias y baja deriva por temperatura Muy buena linealidad y protección contra sobrecorriente Sin pérdidas adicionales en el circuito de medición (CC hasta 150 kHz) Salida de corriente para largas distancias de transmisión Materiales aislantes de alta calidad listados por UL (por ejemplo, UL94-V0) Ventajas (mecánicas) Diseños de carcasa robustos (montaje horizontal o vertical) Conexiones variables, por ejemplo, terminales, clavijas, clavijas planas o cables gama versátil de cajas con diferentes Aberturas pasantes Aplicaciones típicas Industria, fuentes de energía renovables, ingeniería ferroviaria, energía, automatización y tecnología de la construcción Datos eléctricos Tipo WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Corriente nominal RMS primaria IPN [A] 25 50 100 300 500 1000 Rango de medición IP [A] 0…±35 0…±70 0…±150 0…±500 0…±1000 0…±1500 Suministro UC [V] ±12 …15 ±12 …15 ±12 …15 ±12 …15 ±12 …24 ±12 …24 Precisión de medición XG@Ipn [-20…70°C] de IPN [%] > ±0,9 > ±1 > ±1 > ±1 > ±1 > ±1 Traducción KN 1000 1000 1000 2000 5000 5000 Secundario RMS Corriente nominal ISN [mA] 25 50 100 150 100 200 Devanado secundario Resistencia arena RS@70°C [Ω] 16 43 24 30 72 48 Corriente en vacío [mA] 36+IS 11+IS 36+IS 36+IS 36+IS 24+IS Precisión y datos dinámicos Tipo WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Error de linealidad e [%] < ±0,1 < ±0,1 < ±0,1 < ±0,1 < ±0,1 < ±0,1 Error de desviación@25°C IO [mA] > 0,3 > 0,3 > 0,4 > 0,2 > 0,2 > 0,3 Deriva de desplazamiento -25°C…+70°C IOT [mA] > 0,5 > 0,5 > 1 > 0,5 > 0,5 > 0,5 Tiempo de respuesta tra[μs] > 0,5 > 0,5 > 0,5 > 0,5 > 0,5 > 0,5 Tiempo de respuesta 10%-90% ta [μs] > 1 > 1 > 1 > 1 > 1 > 1 dl/dt ta [A/μs] > 50 > 50 > 100 > 100 > 100 > 100 Ancho de banda -1 dB [kHz] DC…150 DC…200 DC…100 DC…100 DC…100 DC…100 Datos de aislamiento Tipo WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Distancia de fuga dCp [mm] 4 8 10 10 10 15 Entrehierro dCi[mm] 3 7 9 9 9 12 Resistencia a la corriente de fuga [CTI] 600 600 600 600 600 600 Prueba de aislamiento CA 50/60Hz 1min Ud [kV] 3,8 3,8 3,8 3,8 6 6 Prueba de tensión de impulso 1.2/50μs Ui[kV] 6 6 6 6 12,5 14,5 Weight [kg] 0,08 0,022 0,125 0,125 0,240 0,450 Dimensiones en MM Tipo Conexión de clavijas/ 4 clavijas h [mm] b [mm] b1/b2 [mm] t [mm] DL [mm] p/s [mm] a/a1 [mm] c1/c2 [mm] f [mm] e [mm] l [mm] WKO 25 A; -U; +U 39 39 – 26 10 – 2 x 10/6,5 25/6,5 M3 6,0 x 4,0 9 WKO 50 A; -U; +U Ver plano WKO 100 A; -U; +U 55 – 55/68 26 20,2 45/45 – 13,0/– 4,3 6,0×4,0 12 WKO 300 A; -U; +U 55 – 55/68 26 20,2 45/45 – 13,0/– 4,3 6,0×4,0 12 WKO 500 A; -U; +U 70 – 70/89 33 31,0 57/57 – 15,2/– 4,3 6,0×4,3 12 WKO 1000 A; -U; +U 95 – 94/110 44 40,0 78/78 – 18,0/– 5,3 8,0×5,3 12 Ficha de datos Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar ficha técnica Certificaciones
