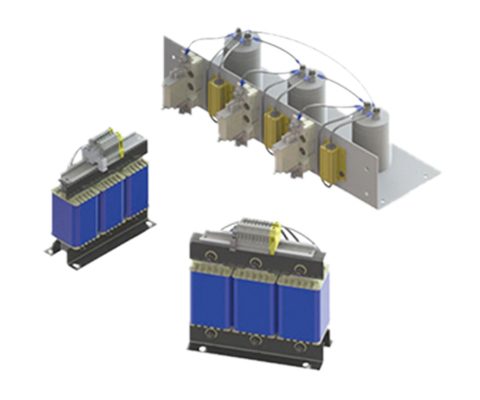

FILTROARMONICO CNW 8981- 60 Hz
REOWAVEpassive – Filtro de armónicos 60Hz/480V (IP00) Descripción Reduce los armónicos: ahorra hasta un 30 % en costos de energía. El REOWAVE®passive filtra los armónicos causados por el circuito B6 (tiristor, puente de diodo, etc.) y los convertidores de motor. La red de alimentación se descarga compensando la potencia reactiva de los armónicos. Esto permite ahorrar costes en la selección de materiales y en el consumo de energía. Las corrientes de arranque y los picos de corriente se atenúan considerablemente. Esto aumenta la vida útil y la fiabilidad de los sistemas eléctricos. Debido a su diseño compacto y al sistema ready-build, la instalación es fácil. El REOWAVE®passive ayuda a cumplir con los estándares internacionales de calidad de energía IEEE 519 o EN 61000-3. Ventajas Reducción del valor THDI Aumento de la estabilidad de la red Reducción de la corriente de entrada hasta un 30%. Adecuado para instalación en armarios de control Fácil integración en los sistemas existentes Mayor fiabilidad de las instalaciones eléctricas Datos técnicos Según: EN 60289 / EN 61558 Voltaje de pruebas: L-L 2500 V, DC 1min; Clase de aislamiento: T40/F Clase de protección: IP00 Categoría climática: DIN IEC 60068-1 Protección: IP00 (también disponible en versión IP20) Tensión nominal: 480V / 60Hz Estándares: IEEE 519, EN 61000-3-12, EN 61000-3-2, IEC 61000-3-4 Imagen no Tipo CNW / acelerador1 / acelerador2 Corriente nominal[A] Pérdidas[W] Inductancia de red 1[mm] Mariposa del circuito de aspiración 2[mm] Condensadores[mm] Peso[kg] L B1/B2 H N1 N2 L B H N1 N2 L B H N1 N2 N3 N4 1/4 8981/9 9 120 190 92 210 170 68 155 77 155 130 57 500 200 100 450 470 100 – 16,2 1/4 8981/12 12 120 190 92 210 170 68 155 92 185 130 72 500 260 230 450 470 100 – 17,5 1/4 8981/16 16 160 230 90 258 176 71 190 82 210 170 58 500 200 100 450 470 100 – 25 2/4 8981/22 22 230 230 114 260 176 95 190 82 210 170 58 500 350 100 450 470 100 125 31,4 2/4 8981/32 32 241 240 117 270 185 95 210 97 238 175 77 500 200 230 450 470 100 125 40,4 2/4 8981/36 36 300 240 132 270 185 109 210 97 238 175 77 500 200 230 450 470 100 125 41,5 1/4 8981/45 45 313 300 120 335 224 94 210 107 238 175 87 500 200 100 450 470 100 – 55,1 3/4 8981/55 45 420 300 152 330 224 119 210 117 238 175 97 500 350 200 450 470 100 125 57,8 3/4 8981/70 70 487 300 165 330 224 132 230 114 260 176 95 500 260 230 450 470 100 – 67,3 3/4 8981/90 90 580 360 193 330 264 167 230 114 263 176 95 500 260 100 450 470 100 – 81,8 3/6 8981/110 110 710 420 189 367 316 159 240 122 280 185 100 500 350 230 450 470 100 125 107,5 3/6 8981/145 145 860 420 204 369 316 174 265 133 270 200 103 500 350 230 450 470 100 125 128 Dimensiones en MM Imagen no Tipo CNW / acelerador1 / acelerador2 Corriente nominal [A] Pérdidas [W] Inductancia de red 1 [mm] Mariposa del circuito de aspiración 2 [mm] Condensadores [mm] Peso [kg] L B1/B2 H N1 N2 L B H N1 N2 L B H N1 N2 N3 N4 3/6 8981/180 180 1000 420 234 368 316 204 300 135 315 224 107 500 260 200 450 470 100 – 157 3/6 8981/200 200 1100 420 234 369 316 204 300 150 280 224 120 500 260 400 450 470 100 – 165 3/6 8981/230 230 950 480 220 417 356 184 300 170 280 224 135 500 350 100 450 470 100 125 175 3/6 8981/270 270 1140 480 250 416 356 214 360 223 310 264 142 500 200 300 450 470 100 – 223 3/6 8981/330 330 1570 480 250 465 356 214 360 223 310 264 142 500 370 160 450 470 100 125 243 3/6 8981/370 370 1680 480 250 467 356 214 420 206 364 316 143 500 500 160 450 470 100 275 252 3/6 8981/400 400 1410 480 250 464 356 214 420 204 363 316 143 500 370 400 450 470 100 125 257 3/6 8981/450 450 1500 480 250 510 356 214 420 220 363 316 158 500 550 160 450 470 100 275 284 3/6 8981/550 550 1850 480 250 506 356 214 420 235 364 316 174 500 550 160 450 470 100 275 298 3/6 8981/650 650 2090 480 250 589 356 214 420 268 363 316 204 500 550 510 450 470 100 275 357 Imagen no Tipo CNW / Acelerador 1 / Acelerador 2 Corriente nominal [A] Pérdidas [W] 3/6 8981/800 3/3 800 2510 3/6 8981/1000 3/3 1000 2650 3/6 8981/1200 3/3 1200 3030 REOWAVE®passive in IP00 REOWAVE®passive in IP20 Ficha de datos Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar ficha técnica

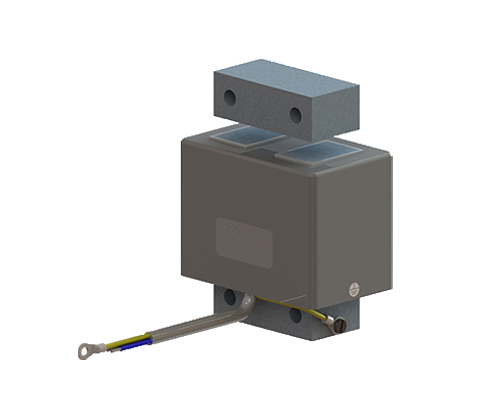

Electroimán vibratorio REOVIB WI 111
IP 00, para montaje en carril DIN Descripción Serie estándar, totalmente encapsulada, potencia máxima de 350 VA a 3000 1/min o 6000 1/min Montaje mediante agujeros redondos estándar, placa base o agujeros ranurados Salida del cable hacia abajo o lateralmente Ventajas Relación tamaño/rendimiento óptima Buena adaptabilidad Montaje seguro mediante placa base sólida con montajes pasantes Estructura compacta y robusta Aplicaciones típicas Industria del embalaje, sector de pesaje para procesos de alimentación y clasificación, procesos de automatización y equipos de ensamblaje que utilizan accionamientos electromagnéticos, especialmente adecuados para el sector de procesamiento de alimentos y elsector farmacéutico Datos técnicos Tipo Max. Entrehierro nominal [mm] Potencia a 3000 rpm [VA] Rated current = thermal rated at 230 V [A] Fuerza de tracción máxima con entrehierro nominal [N]. Peso [kg] 6000 r/min [VA] Imán Armadura REOVIB WI 111/3 2 15 0,065 5 0,135 0,025 REOVIB WI 111/5 1 60 0,26 38 0,405 0,085 REOVIB WI 111/6 2,5 70 0,3 24 0,58 0,11 REOVIB WI 111/7 3 140 0,6 45 1,15 0,165 REOVIB WI 111/9 3 350 1,5 150 1,98 0,33 Technische Abmessungen Tipo a b c d e f1 f2 f3 g h i k l l1 m ⌀n ⌀o p ⌀r s ⌀t REVIB WI 111/3 44,4 26,4 30 32 2 42 9 5 30 12 10 4,2 22 20 22 4,2 4,4 – 4,4 20 3,6 REVIB WI 111/5 61,5 31,5 45 50 3 63 14 7,5 45 16 15 3 43 35 36 4,2 4,4 15 5,1 28 5,1 REVIB WI 111/6 64 42 45 50 3 63 14 7,5 45 20,5 15 – 43 35 36 4,2 4,4 15 5,1 28 5,1 REVIB WI 111/7 78 47 54 60 3 77 17 10 54 21 20 4,5 45 40 45 7 5,5 20 6,5 37 6,5 REVIB WI 111/9 90 56 66 83 3 88 19 11 66 32,5 22 – 66 50 66 7 6,4 44 8,1 44 8,1 Ficha de datos Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar ficha técnica Certificaciones
