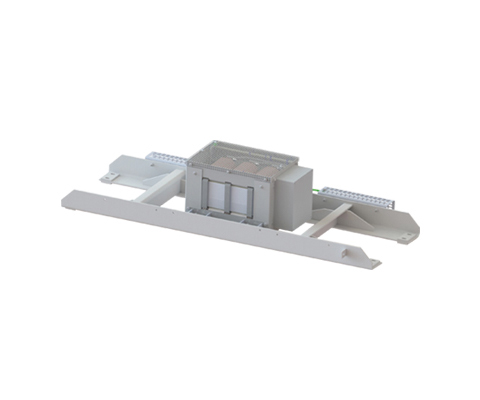

Transformador para trenes NTT 400 D
Transformador de suministro de energía a bordo (montado en el techo) Descripción El transformador REO NTT 400 D está diseñado para fuentes de alimentación a bordo, que son alimentadas por el convertidor auxiliar El transformador NTT 400 D es la unidad completa, lista para usar con transformador, cuadro de montaje y carcasa. El transformador se utiliza para adaptar la tensión y para el aislamiento galvánico de la tensión de enlace de CC modulada por ancho de pulsos y los consumidores del sistema eléctrico del vehículo. Debe conectarse un filtro sinusoidal adecuado entre el transformador y el inversor. La carga del lado secundario del transformador de aislamiento puede ser dispositivos de conmutación, máquinas rotativas, cargas resistivas y dispositivos convertidores semiconductores. Los transformadores están diseñados para el uso de vehículos en la red de CA o CC (en modo inversor) en contenedores. Esto garantiza que los transformadores de REO están optimizados para su aplicación. La máxima vida útil, la optimización de la relación coste/beneficio y la seguridad son los puntos centrales de nuestro trabajo de desarrollo. Componentes específicos del cliente Los transformadores de potencia a bordo pueden personalizarse. ¿Está interesado en este producto? Póngase en contacto con nosotros. Además de componentes estandarizados para su uso en convertidores, REO ofrece productos personalizados, como componentes individuales o como soluciones completas en contenedores. El punto de referencia en la tecnología ferroviaria es la disponibilidad y la seguridad de los pasajeros. Aquí REO ofrece soluciones especiales que se desarrollan paso a paso en estrecha colaboración con el cliente. Ventajas Pruebas de choque y vibración según DIN 61373 Cat 1 Class B Alta eficiencia Bajas pérdidas al ralentí Dispersión de campo reducida Bajo ruido Peso reducido Alta resistencia mecánica Enfriamiento natural Grado de contaminación PD4 Varias clases de rendimiento Datos técnicos Potencia nominal: 10000 – 30000 VA Voltaje de entrada: 3×440 V Energía. 10 – 30 kVA Tensión nominal: Primaria: Tensión nominal: (Funcionamiento normal): 3×440 Veff 60 Hz Tensión nominal: (fuente de alimentación externa): 3×400 Veff 50 Hz Tensión nominal: (funcionamiento reducido): 3×345 Veff 47 Hz Secundaria: Voltaje: 3×230 Vef Temperatura de funcionamiento: -40°C … +55°C (opcional +75°C) Humedad: máx. 95% Contaminación: PD 4 Clase de aislamiento: F/H Tensión de pruebas: EN 50124 / EN 60310 Resistencia a las vibraciones: Cat.1 clase A/B según EN61373 Voltajes: 24 / 42 / 110 / 230 / 400 / 690 Voltios (Opcional) Grupo de conmutación: Opcional Tipo Rendimiento [kVA] Peso total [kg] Peso de cobre [kg] Eficacia [%] UK [%]* NTT 400 U/15.0 15.0 96 29 97.1 2.6 NTT 400 U/20.0 20.0 126 36 97.4 2.3 NTT 400 U/25.0 25.0 150 51 97.5 2.5 NTT 400 U/30.0 30.0 175 57 97.8 2.1 Dimensiones en mm Tipo L B H N1 N2 N3 D Weight[kg] NTT 400 U/15.0 1800 581 376 1717 363 65 13×26 192 NTT 400 U/20.0 1800 581 376 1717 363 65 13×26 219 NTT 400 U/25.0 1800 581 376 1717 363 65 13×26 247 NTT 400 U/30.0 1800 581 376 1717 363 65 13×26 267

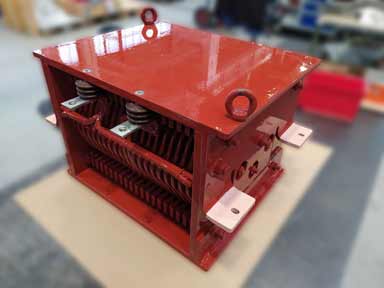

Choque de aire LD 220
Inductancia de aire con bobinado de aluminio-cobre/disco Descripción Los aceleradores neumáticos son siempre necesarios cuando se requiere un grado de linealidad especialmente alto. Gracias a su diseño comparativamente sencillo, no sólo son compactos, sino también muy estables. Gracias a nuestra experiencia, los estranguladores de aire REO conservan toda su funcionalidad incluso en condiciones extremas. Nuestra gama estándar combina experiencia y máxima variedad. Principio REO Mix & Match Con REO Mix & Match, puede elegir entre una amplia gama de opciones: combine las distintas opciones para obtener siempre el producto óptimo para su aplicación. REO ofrece varios diseños y diferentes materiales de bobinado. Estos incluyen la tecnología de bobinado, el material y la estructura del conductor. En función de los requisitos específicos, podemos producir una solución óptima combinando estos parámetros. Opcional Devanado de capas/devanado de discos Aluminio, cobre o aluminio+cobre Tipos de protección: Laca de recubrimiento, capa protectora, carcasa o REO Xtreme Ventilador/refrigerador Sensores: interruptor normalmente cerrado/normalmente abierto, PT100, NTC, PTC Ventajas Sin efectos de saturación Amplia gama de materiales Revestimiento protector especial Alta linealidad L(i) Muy buena capacidad de carga mecánica Sin pérdidas por histéresis Peso optimizado gracias a la refrigeración por aire forzado Flujo de aire dirigido a través de tubos de PRFV Posibilidad de refrigeración líquida muy eficaz (guía de ondas) Puede utilizarse prácticamente en cualquier sitioPTC Datos técnicos Frecuencia de la corriente: CC y CA Tolerancias: + 10 / – 10 %, + 5 / – 5 %. Conexiones: Estándar ninguna (posible bajo pedido) Clase de aislamiento: F o H Tipo de refrigeración y refrigerante según IEC 60310: AN, AF o WF Tensión de prueba: hasta 12kV 60s 50Hz, hasta 25kV 1.2/50µs Tipo de montaje: suspendido, horizontal o vertical Resistencia mecánica/simulación (FEM): EN 12663 Resistencia a golpes y vibraciones: IEC 61373 Cat. 1 Cl.A/ B Corriente nominal : 200 – 700 A Inductancia : 0,5 – 4 mH Tipo Inductancia: 0,5 – 4 mH Refrigeración 3 m/s Refrigeración 5 m/s Refrigeración 8 m/s I [A] energía magn. [J] P [kVA] con 20°C I [A] energía magn. [J] P [kVA] con 20°C I [A] energía magn. [J] P [kVA] con 20°C LD 220/200/0,5 0,5 200 10 0,7 250 15,6 1,1 300 22,5 1,6 LD 220/400/0,5 0,5 400 40 1,8 500 62,5 2,9 600 90 4,2 LD 220/700/0,5 0,5 700 122,5 2,4 500 62,5 2,9 600 90 4,2 LD 220/200/1 1 200 20 1,1 250 31,3 1,7 300 45 2,4 LD 220/400/1 1 400 80 2,8 500 125 4,4 600 180 6,3 LD 220/700/1 1 700 245 3,8 850 361,3 5,5 100 5 7,7 LD 220/200/2 2 200 40 1,7 250 62,5 2,6 300 90 3,7 LD 220/400/2 2 400 160 4,4 500 250 6,9 600 360 10 LD 220/700/2 2 700 490 5,7 850 722,5 8,4 1000 1000 11,6 LD 220/200/4 4 200 80 2,5 250 125 3,9 300 180 5,6 LD 220/400/4 4 400 320 6,9 500 500 10,8 600 720 15,6 LD 220/700/4 4 700 980 8,7 850 1445 12,8 1000 2000 17,7 Dimensiones en MM Tipo B [mm] H [mm] T [mm] Cobre [kg] Peso [g] LD 220/200/0,5 250 250 180 11,4 16 LD 220/400/0,5 350 350 180 20,9 29 LD 220/700/0,5 400 400 370 74,8 86 LD 220/200/1 300 300 220 17,6 33 LD 220/400/1 400 400 220 32,5 37 LD 220/700/1 400 400 450 116 124 LD 220/200/2 350 350 230 26,7 40 LD 220/400/2 400 400 310 51,4 87 LD 220/700/2 450 450 490 175 182 LD 220/200/4 400 400 250 40,2 54 LD 220/400/4 420 420 400 80,3 97 LD 220/700/4 500 500 570 267 301

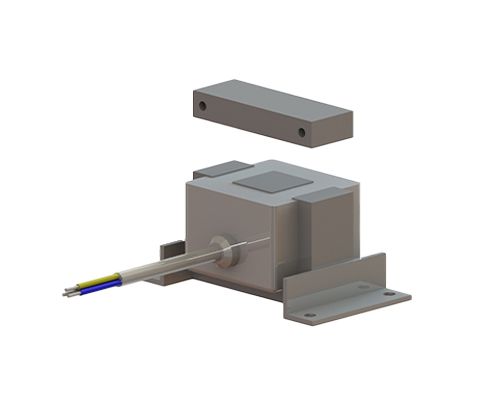

ELECTROIMAN DE CA REOVIB WE 131
Industria del embalaje, sector del pesaje para procesos de alimentación y clasificación, procesos de automatización y equipos de montaje que utilizan accionamientos electromagnéticos.
Acelerómetro REOVIB SW
Sensor para medir aceleraciones en el rango de 0 … 35 g (dependiente de la frecuencia).
