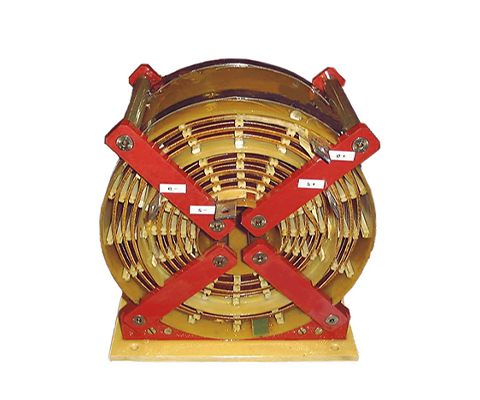

Estos inductores se distinguen por su alta linealidad inductancia (LI) o (Lf).
Descripción
Estos inductores se distinguen por su inductancia altamente lineal (LI) o (Lf). Su dependencia de la frecuencia varía con el conductor y la eficiencia de enfriamiento. El devanado puede ser de cobre o aluminio, según requisitos,
Posibilidad de refrigeración por aire natural forzado
Posibilidad de refrigeración por aire natural forzado
Ventajas
- Alta inductancia
Ficha técnica*
LD 1180750 V530 A4 mH114 kg145 kgLD 12001500 V480 A5,2 mH140 kg160 kgLD 22401000 V800 A3,5 mH285 kg375 kgLD 25001650 V400 A10 mH298 kg520 kg
* Disponibilidad de otros voltajes y cargas bajo pedido.
| Tipo | Tensión nominal | Corriente nominal | Inductancia | Cobre aprox. | Peso aprox. | Clase de protección |
| LD 7,2 | 500 V | 12 A | 50 mH | 19 kg | 21 kg | IP 00 |
|---|---|---|---|---|---|---|
| LD 115 | 1000 V | 107 A | 10 mH | 75 kg | 100 kg | |
| LD 145 | 1000 V | 189 A | 4 mH | 36 kg | 46 kg | |
| LD 173 | 350 V | 350 A | 1,4 mH | 56 kg | 70 kg | |
| LD 206 | 750 V | 250 A | 3,3 mH | 32 kg | 45 kg | |
| LD 317 | 1000 V | 310 A | 3,3 mH | 52,4 kg | 65 kg |
Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto.
