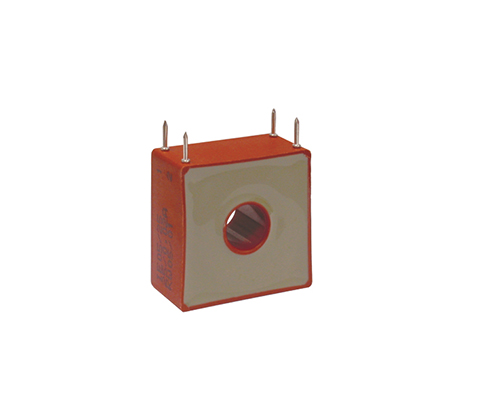

Transformadores de corriente tipo buje (versión PIN)
Descripción
En el caso de transformadores de corriente tipo buje, el cable primario del cliente pasa a través de los pasacables abiertos de la carcasa del transformador . La apertura de los pasacables abiertos depende del tamaño de la corriente primaria.
Los transformadores de corriente de tipo primario bobinado tienen un devanado primario y un devanado secundario. Ambos devanados se aplican sobre el núcleo toroidal cerrado y están aislados entre sí. Este principio se aplica principalmente donde las corrientes primarias son pequeñas. Los transformadores de corriente de baja tensión para la transformación proporcional de grandes corrientes en valores de corriente más pequeños directamente mesurables.
Los transformadores de corriente de tipo primario bobinado tienen un devanado primario y un devanado secundario. Ambos devanados se aplican sobre el núcleo toroidal cerrado y están aislados entre sí. Este principio se aplica principalmente donde las corrientes primarias son pequeñas. Los transformadores de corriente de baja tensión para la transformación proporcional de grandes corrientes en valores de corriente más pequeños directamente mesurables.
Ventajas
- según conexión-PIN a UL 94 V0
- Transformadores de corriente tipo buje para paso de conductor directo
- Diseño como transformador de bobinado para pequeñas corrientes
- Núcleos toroidales hechos de silicio-hierro de alta calidad
- Medición en el rango de baja frecuencia 16 2/3 a -400Hz
- Alta potencia de salida de núcleo y aislamiento de alta calidad (UL)
- Circuitos primario y secundario separados eléctricamente
- Diseños fáciles de instalar
- Conexiones variables, por ej. abrazaderas, enchufes, cable trenzado flexible o montaje de impresión
- Gama versátil de cajas con diferentes aperturas pasantes
-
- Según: EN / IEC 61869-1 / 2
- Corriente primaria nominal: 1 – 50 A
- Gama de frecuencias: 50 – 400 Hz
- Corriente primaria nominal : 1 – 50 A
| Tipo | 1 | 3 | 5 | 10 | 25 | 50 | |
|---|---|---|---|---|---|---|---|
| 2 bobinados | Transformador pasante | ||||||
| Corriente primaria [A] | IPN | 1 | 3 | 5 | 10 | 25 | 50 |
| Max. Corriente primaria [A] | ImaxPN | 1,2 | 3,6 | 6 | 12 | 30 | 60 |
| Corriente secundaria [mA] | IaN | 20 | 20 | 20 | 20 | 200 | 200 |
| Potencia [VA] | Psec | 0,1 | 0,1 | 0,1 | 0,1 | 0,12 | 0,5 |
| Relación de transmisión | KN | 50 | 150 | 250 | 500 | 1000 | 1000 |
| Resistencia de carga [Ω] | RB | 250 | 250 | 250 | 250 | 200 | 200 |
| Tensión de carga [V] | URB | 5 | 5 | 5 | 5 | 5 | 10 |
| Precisión de medición 50 Hz [%] | FU | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| Temperatura ambiente [°C] | TA | -25 hasta + 70 | -25 hasta + 70 | -25 hasta + 70 | -25 hasta + 70 | -25 hasta + 70 | -25 hasta + 70 |
| Rango de frecuencia [Hz] | f | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 |
| Tensión de prueba de aislamiento [kVac] | VP | 3 | 3 | 3 | 3 | 3 | 3 | Conexión [mm²] | 3-4/2-1 | 3-4/2-1 | 3-4/2-1 | 3-4/2-1 | NC/2-1 | NC/2-1 | Peso [kg] | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,07 | Normas | EN/IEC 61869-1/2 |
| Tipo | Conexión PIN [A] |
h [mm] |
b [mm] |
t [mm] |
DL [mm] |
s [mm] |
l [mm] |
a [mm] |
c [mm] |
| IE/1 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/3 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/5 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/10 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/25 | NC/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/50 | NC/2-1 | 38 | 38 | 20 | 13 | 1,0 | 6,5 | 30 | 10 |
