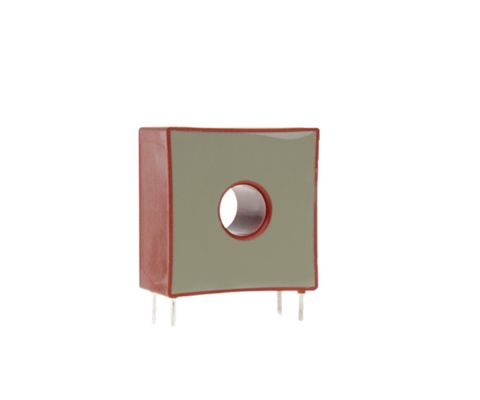

Transformadores de medición (versión PIN)
Descripción
El creciente desarrollo y difusión de dispositivos electrónicos con frecuencias de operación más altas requiere transformadores de corriente con un rango de frecuencia ampliado. Este requisito puede cumplirse mediante materiales especialmente seleccionados en combinación con un diseño optimizado.
Ventajas (eléctricas)
- eléctrico
- Conexión PIN según UL 94 V-0
- Transformadores de corriente para mediciones de corriente precisas
- Clases de precisión más altas 1; 0,5; 0,2 que con IE estándar
- Medidas en el rango de frecuencia de 16 2/3 a -50 kHz
- Medición de impulsos (por ejemplo, 8/20μs)
- Bajo error de fase en la medición de potencia
- pérdidas por remagnetización muy bajas y
- Pérdidas por corrientes de Foucault
- Núcleos anulares nanocristalinos con un grosor de cinta de, por ejemplo, 20μm.
- Circuitos primario y secundario separados eléctricamente
- Diseños fáciles de instalar
- Gama versátil de cajas con diferentes aperturas pasantes
Ventajas (mecánicas)
- Diseños fáciles de instalar
- Gama versátil de cajas con diferentes aperturas pasantes
Aplicaciones típicas
Industria, energías renovables, tecnología ferroviaria, tecnología de medición y ensayo, energía, automatización y tecnología de edificios
| Tipo | 1 | 3 | 5 | 10 | 25 | 50 | |
| Corriente primaria [A] | IPN | 1 | 3 | 5 | 10 | 25 | 50 |
| Max. Corriente primaria [A] | ImaxPN | 1,2 | 3,6 | 6 | 12 | 30 | 60 |
| Corriente secundaria [mA] | IaN | 20 | 20 | 20 | 20 | 25 | 50 |
| Potencia [VA] | Psec | 0,05 | 0,05 | 0,05 | 0,05 | 0,063 | 0,25 |
| Relación de transmisión | KN | 50 | 150 | 250 | 500 | 1000 | 1000 |
| Resistencia de carga [Ω] | RB | 125 | 125 | 125 | 125 | 100 | 100 |
| Tensión de carga [V] | URB | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 5 |
| Precisión de medición 50 Hz [%] | FU | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| Temperatura ambiente [°C] | TA | -25 a +70 | -25 a +70 | -25 a +70 | -25 a +70 | -25 a +70 | -25 a +70 |
| Rango de frecuencia [Hz] | f | 0,05 a 50 | 0,05 a 50 | 0,05 a 50 | 0,05 a 50 | 0,05 a 50 | 0,05 a 50 |
| Tensión de prueba de aislamiento Primario/ Secundario / 2 sec [kVac] |
VP | 3 | 3 | 3 | 3 | 3 | 3 |
| Conexión PIN | 3-4 / 2-1 | 3-4 / 2-1 | 3-4 / 2-1 | 3-4 / 2-1 | NC / 2-1 | NC / 2-1 | |
| Peso [kg] | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,07 |
Normas EN/IEC 61869-1/2
| Tipo | Conexión [mm²] |
h [mm] |
b [mm] |
t [mm] |
DL [mm] |
s [mm] |
l [mm] |
a [mm] |
c [mm] |
| IN/1 | 3-4 / 2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IN/3 | 3-4 / 2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IN/5 | 3-4 / 2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IN/10 | 3-4 / 2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IN/25 | NC / 2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IN/50 | NC / 2-1 | 38 | 38 | 20 | 13 | 1,0 | 6,5 | 30 | 10 |
Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto.
