Descripción

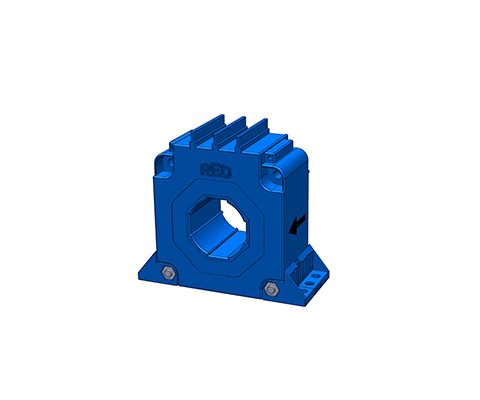

REO ha desarrollado una nueva generación del transformador de corriente de bucle cerrado (C/L). La tecnología patentada de doble núcleo y los últimos elementos de reverberación permiten una respuesta de frecuencia ampliada y una respuesta de fase precisa hasta 150 kHz.
La electrónica completamente rediseñada garantiza que el nuevo transductor de corriente C/L tenga una mejor compensación de deriva y un rango de temperatura de -40 ° C a 85 ° C.
El innovador diseño modular permite un alto grado de flexibilidad en el montaje.
Todos los transformadores de corriente REO de la serie WKO-2C funcionan según el acreditado principio de compensación y son aptos para medir corrientes continuas y alternas.
Según:
- EN50178
- EN50121, EN55011
- IEC61869-1, IEC61869-8, IEC61010-1
- UL94-V0 – Norma UL: todos los componentes están incluidos en la lista UL
Ventajas
- Precisión de medición de alta corriente del 0,3%
- El diseño modular ofrece opciones de montaje universales
- Menor sensibilidad a los campos magnéticos externos.
- Medición de corriente bidireccional y aislada
- Salida de corriente
- Tecnología REO de doble núcleo
- Todos los materiales fabricados con materiales listados por UL
Aplicaciones típicas
- Electrónica de potencia: control de motores CA-CC, tecnología inverter, control de convertidores
- Tecnología ferroviaria: control de convertidores
- Energías renovables: control y monitorización de aerogeneradores
- Precisión: mejor que 0,3%
- Temperatura ambiente: -40°C … +85°C
- Temperatura de almacenamiento: -40°C … +90°C
- Corriente nominal primaria: 300 – 2000 A
- Rango de medición : 0…4000 A
- Rango de frecuencia: CC – 150 kHz
| Tipo | Corriente nominal RMS primaria IPN [A] |
Rango de medición IP[A] |
suministro UC [V] |
Precisión de medición XG@Ipn [-20…70°C] de IPN [%] |
Traducción KN |
Corriente nominal RMS secundaria ISN [mA] |
Devanado secundario Resistencia Rs@85°C [Ω] |
Corriente en vacío [mA] |
| WKO-2C-300 | 300 | 0…±2000 | ±11,4…25,2 | >±0,3 | 2000 | 150 | 13 | 26+IS |
| WKO-2C-500 | 500 | 0…±1000 | ±11,4…25,2 | >±0,3 | 5000 | 100 | 76 | 26+IS |
| WKO-2C-1000 | 1000 | 0…±2700 | ±14,25…25,2 | >±0,3 | 5000 | 200 | 42 | 26+IS |
| WKO-2C-2000 | 2000 | 0…±4000 | ±14,25…25,2 | >±0,3 | 5000 | 400 | 26 | 26+IS |
| Tipo | Error de linealidad e [%] |
Error de offset@25°C IO [mA] |
Deriva de offset -25°C…+70°C IOT [mA] |
Tiempo de respuesta tRA [μs] |
Tiempo de respuesta 10%-90% ta [μs] |
dl/dt ta [A/μs] |
Ancho de banda -1 dB [kHz] |
| WKO-2C-300 | < ±0,1 | ±0,5 | <25 | 0,2 | 0,4 | 400 | 150 |
| WKO-2C-500 | < ±0,1 | ±0,5 | <25 | 0,2 | 0,4 | 400 | 150 |
| WKO-2C-1000 | < ±0,1 | ±0,5 | <25 | 0,2 | 0,4 | 400 | 150 |
| WKO-2C-2000 | < ±0,1 | ±0,5 | <25 | 0,2 | 0,4 | 1000 | 150 |
| Tipo | Línea de fuga dCp [mm] |
Distancia de aislamiento en aire dCi [mm] |
Resistencia a las corrientes de fuga [CTI] |
Prueba de aislamiento AC 50/60Hz 1min Ud [kV] |
Prueba de tensión de impulso 1,2/50μs Ui [kV] |
Masa [kg] |
| WKO-2C-300 | 14 | 13 | 600 | 6 | 12,5 | 0,340 |
| WKO-2C-500 | 14 | 13 | 600 | 6 | 12,5 | 0,260 |
| WKO-2C-1000 | 20 | 18 | 600 | 6 | 12,5 | 0,700 |
| WKO-2C-2000 | 35 | 30 | 600 | 6 | 12,5 | 1,600 |
| Tipo | b1 [mm] |
b2 [mm] |
t [mm] |
s [mm] |
h [mm] |
D Ø [mm] |
D1/D2 [mm] |
Ø f [mm] |
Ø e [mm] |
| WKO-2C-300 | 57 | 70 | 38 | 57 | 70 | 30,2 | 10,4/30,4 | 4,3 | 4,3 |
| WKO-2C-500 | 57 | 70 | 38 | 57 | 70 | 30,2 | 10,4/30,4 | 4,3 | 4,3 |
| WKO-2C-1000 | 78 | 94 | 42 | 78 | 94 | 38,5 | 13,5/40,5 | 5,3 | 5,3 |
| WKO-2C-2000 | 102 | 135 | 52 | 102 | 135 | 57,5 | 20,5/60,5 | 6,5 | 6,5 |
Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto.
