Descripción

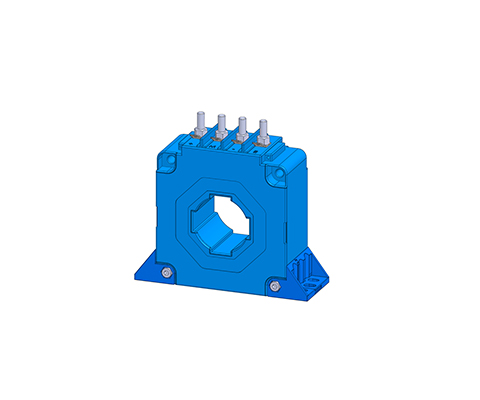

El transductor de corriente WKO-2C-B con elementos de efecto hall y tecnología de doble núcleo tiene una respuesta de frecuencia extendida hasta 150 kHz y una precisa respuesta de fase. El WKO-2C-B garantiza una mayor precisión de medición de corriente superior al 0,3% en todo el rango de frecuencia: CC a 150 kHz.
Una electrónica completamente rediseñada asegura que el nuevo transductor de corriente C / L tenga una mejor compensación de deriva y un rango de temperatura extendido de -40 ° C a 85 ° C.
Diseño modular
El transformador de corriente tiene un diseño modular y permite una amplia gama de opciones de montaje. El económico modelo básico consta de una carcasa con conexiones atornilladas, entrada de cables y orificios para el montaje. Opcionalmente, el transformador puede suministrarse con un kit de montaje para barras colectoras, conectores Molex y pies para montaje horizontal o vertical.
Según:
- EN 50178:1997
- UL 94-V0
- EN 50178
- EN 50155:2007
- IEC 61373:2010
Ventajas
- Cumple con las normas de seguridad de ingeniería ferroviaria requeridas: EN 50178, EN 50155: 2007 e IEC 61373: 2010
- Pruebas de choque y vibración según IEC 61373:2010
- Precisión de medición de alta corriente del 0,3%
- Placas de montaje modulares que ofrecen opciones de montaje universales
- Menor sensibilidad a los campos magnéticos externos.
- Medición de corriente bidireccional y aislada
- Salida de corriente
- Tecnología REO de doble núcleo
- Todos los materiales fabricados con materiales listados por UL
- Precisión: mejor que 0,3%
- Temperatura ambiente: -40°C … +85°C
- Temperatura de almacenamiento: -40°C … +90°C
- Corriente nominal primaria: 300 – 2000 A
- Rango de medición : 0…4000 A
- Rango de frecuencia: CC – 150 kHz
| Tipo | Corriente nominal RMS primaria IPN [A] |
Rango de medición IP [A] |
Suministro UC [V] |
Precisión de medición XG@Ipn [-20…70°C] deIPN [%] |
Traducción [KN] |
Corriente nominal RMS secundaria ISN [mA] |
Devanado secundario Resistencia RS@85°C[Ω] |
Corriente en vacío [mA] |
| WKO-2C-B-300 | 300 | 0…±2000 | ±11,4…25,2 | < ± 0,3 | 2000 | 150 | 13 | 26+IS |
| WKO-2C-B-500 | 500 | 0…±1000 | ±11,4…25,2 | < ± 0,3 | 5000 | 100 | 76 | 26+IS |
| WKO-2C-B-1000 | 1000 | 0…±2700 | ±14,25…25,2 | < ± 0,3 | 5000 | 200 | 42 | 26+IS |
| WKO-2C-B-2000 | 2000 | 0…±4000 | ±14,25…25,2 | < ± 0,3 | 5000 | 400 | 26 | 26+IS |
| Tipo | Error de linealidad e [%] |
Error de compensación@25°C Io [mA] |
Deriva de compensación -25°C…+70°C IOT [mA] |
Tiempo de respuesta tra[μs] |
Tiempo de respuesta 10%-90% ta [μs] |
dl/dt [A/μs] |
Ancho de banda -1 dB [kHz] |
| WKO-2C-B-300 | < ±0,1 | ±0,5 | < 25 | 0,2 | 0,4 | 400 | 150 |
| WKO-2C-B-500 | < ±0,1 | ±0,5 | < 25 | 0,2 | 0,4 | 400 | 150 |
| WKO-2C-B-1000 | < ±0,1 | ±0,5 | < 25 | 0,2 | 0,4 | 400 | 150 |
| WKO-2C-B-2000 | < ±0,1 | ±0,5 | < 25 | 0,2 | 0,4 | 1000 | 150 |
| Tipo | Línea de fuga dCp [mm] |
Distancia de aislamiento en aire dCi [mm] |
Resistencia a las corrientes de fuga [CTI] |
Prueba de aislamiento CA 50/60 Hz 1min Ud [kV] |
Prueba de tensión de impulso 1,2/50μs Ui [kV] |
Masa [kg] |
| WKO-2C-B-300 | 14 | 13 | 600 | 6 | 12,5 | 0,340 |
| WKO-2C-B-500 | 14 | 13 | 600 | 6 | 12,5 | 0,260 |
| WKO-2C-B-1000 | 20 | 18 | 600 | 6 | 12,5 | 0,700 |
| WKO-2C-B-2000 | 35 | 30 | 600 | 6 | 12,5 | 1,600 |
| Tipo | b1 [mm] |
b2 [mm] |
t [mm] |
s [mm] | h [mm] |
D Ø [mm] |
D1/D2 [mm] |
Ø f [mm] |
Ø e [mm] |
| WKO-2C-B-300 | 57 | 70 | 38 | 57 | 70 | 30,2 | 10,4/30,4 | 4,3 | 4,3 |
| WKO-2C-B-500 | 57 | 70 | 38 | 57 | 70 | 30,2 | 10,4/30,4 | 4,3 | 4,3 |
| WKO-2C-B-1000 | 78 | 94 | 42 | 78 | 94 | 38,5 | 13,5/40,5 | 5,3 | 5,3 |
| WKO-2C-B-2000 | 102 | 135 | 52 | 102 | 135 | 57,5 | 20,5/60,5 | 6,5 | 6,5 |
Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto.
