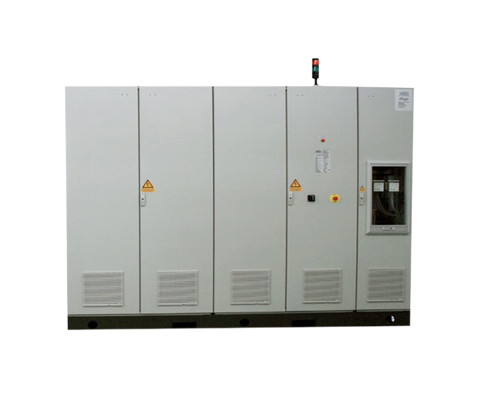

Suministro de alto voltaje con salida CA
Descripción
La unidad de alimentación de alta tensión está destinada a probar convertidores de corriente en el sector energético, así como a probar todos los convertidores auxiliares y sistemas de alimentación conmutada utilizados en instalaciones ferroviarias.
- Cumple con: VDE 0552
- Tensión de prueba 3 kV para circuito primario
- Protección IP 20
- Temperatura ambiente: 40 ° C
Punto de venta único
- Interruptor de encendido con corte magnético y térmico en el circuito de entrada de la red
- Contactor principal para conmutación operativa de transformadores
- Interruptor de parada de emergencia y lazo de seguridad con luces de advertencia
- Seccionador neumático de cortocircuito y puesta a tierra para la salida de CC
- Ventana de visualización para voltímetro analógico CC y disyuntor neumático
- Contadores analógicos para V y A en la red (formato 96 x 96 mm)
- Medidores digitales para V & A en la salida CA / CC (formato 96 x 48 mm)
- Contadores analógicos para la salida CC
- Estabilización de voltaje controlada electrónicamente
- Posición cero forzada para el transformador variable
- Salida protegida contra cortocircuitos y sobrecargas
- Rango de voltaje de salida CC seleccionable
- Circuito de descarga para condensador de bus de CC externo
- Pulsador y lámpara indicadora (22 mm Ø) de funcionamiento
Ventajas
- Prueba de convertidores de corriente CA y CC con una unidad
- Ondulación residual constante en todo el rango de ajuste de la salida de CC
- Onda sinusoidal limpia del voltaje de salida de CA
- Sin problemas de EMC
- Error de control aprox. 1% para salidas CA y CC
- Regulación rápida de variaciones de voltaje
- Salidas protegidas contra cortocircuitos y sobrecargas
- Corriente de salida duplicada a la mitad del voltaje de CC seleccionable
- Mediciones reales de eficacia (rms) con los medidores digitales
- El funcionamiento del sistema es posible mediante un panel de control que no se encuentra en las inmediaciones de la unidad de suministro de alta tensión.
- Posibilidad de conexión a tierra proporcionada para la salida de CC
- Posibilidad de control adicional de equipos suplementarios a través del panel de control
Datos técnicos
- Tensión de entrada : 3×400 V
- Potencia nominal : 0 – 150 kW/kVA
| REOLAB 123 / 150 | Tensión nominal [V] | Potencia nominal [kW/kVA] | Tensión de salida [V] CC/CA | AusgangsstromCorriente de salida [A] CC/CA | Circuito |
| Salida CC | 3 x 400 | 0 – 150 | 2 x 0 – 2500 resp. 0 – 5000 | 60 resp. 30 | Triángulo / Estrella / Estrella 2 x B6U |
| Salida CA | 50/60 Hz | 0 – 144 | 0 – 430 | 335 | li0 |
Por supuesto, también pueden ofrecerse otras tensiones y salidas bajo pedido.
Además, son posibles diferentes opciones de funcionamiento/conceptos operativos e interfaces industriales.
