Descripción
Las fuentes de potencia de CC de la serie REOTRON SMP son fuentes de alimentación conmutadas primarias con aislamiento galvánico desde la entrada hasta la salida. Los dispositivos se pueden utilizar como reguladores de tensión, corriente o potencia.
Funcionamiento
Se puede operar con la unidad desde una pantalla interna, señales de control externas de 0… + 10V, 0 (4)… 20mA u opcionalmente mediante una interfaz de bus de campo como DeviceNet, ProfiBus, CanBus, EtherCAT, EtherNet / IP y ProfiNet.
Dispositivos de entrada
La entrada del dispositivo está diseñada para la conexión a una red trifásica de 3 x 400 V, 50/60 Hz. Un filtro de red PFC en la entrada garantiza el cumplimiento de las normativas CEM.
Diseño

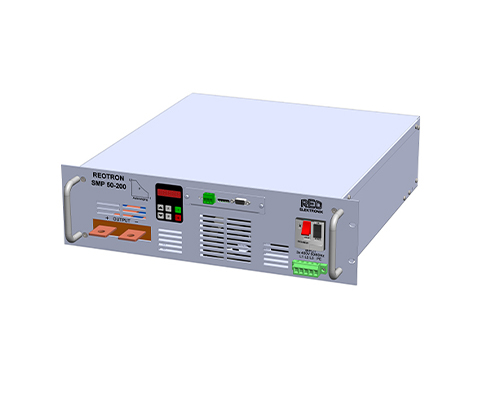

Los dispositivos tienen un diseño compacto en un chasis de montaje en rack de 19 pulgadas y se pueden servir como versión de armario de control listo para la instalación o como unidad de sobremesa (versión de laboratorio). Se refrigeran por aire o agua.
Conexión
Los SMP están conectados con tornillos y con buses de terminales de cobre en corrientes de salida altas. Como todos los productos REO, los REOTRON SMP‘s también están disponibles en versiones personalizadas.
Ventajas
- Cos PHI of 0,95 muy bueno
- Tamaño compacto
- Conexión en serie o en paralelo
- refrigeración por aire o agua
- Muchas opciones de combinaciones para diferentes requisitos
Gamas de productos REO
| Tipo | Módulo enchufable REOTRON SMP-ESM |
| Tensión de entrada | 3 x 400 V, +/- 10%, 50/60 Hz |
| Ondulación residual p-p | 100 mV/ 200 mV |
| Entrada de consigna | 0…+10 V, DC, 0(4)…20mA, potenciómetro 10 kOhm interno a través de la pantalla de funcionamiento |
| Salida de valor real | 0…+10 V, DC, 0(4)…20mA, interno mediante indicador de funcionamiento |
| Interfaces (opción) | ProfiBus-DP, DeviceNet, CAN-Bus, ProfiNet, EtherNet/IP, EtherCAT |
| Precisión del control | 1% del valor nominal (superior a petición) |
| Publique | 24 V, DC o póngase en contacto con |
| Clase de protección | Instalación en armario de distribución IP 20 |
| 2 x relé de estado | Cambiador 250 V, 1A |
| Eficacia | > 85% |
| Cos Φ | 0,95 |
| Temperatura de funcionamiento | 0… 40° C |
| Normas | EN 50178, EN 61000-6-2, EN 61000-6-4 |
| Serie REO | SMP-ESM 25-40 | SMP-ESM 25-100 | SMP-ESM 25-200 | SMP-ESM 25-300 | SMP-ESM 25-400 | SMP-ESM 25-500 | SMP-ESM 25-600 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…25 | 0…25 | 0…25 | 0…25 | 0…25 | 0…25 | 0…25 |
| Corriente de salida [A] | 0…40 | 0…100 | 0…200 | 0…300 | 0…400 | 0…500 | 0…600 |
| Dimensiones [AnxPrxAl] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| Serie REO | SMP-ESM 50-20 | SMP-ESM 50-50 | SMP-ESM 50-100 | SMP-ESM 50-150 | SMP-ESM 50-200 | SMP-ESM 50-250 | SMP-ESM 50-300 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…50 | 0…50 | 0…50 | 0…50 | 0…50 | 0…50 | 0…50 |
| Corriente de salida [A] | 0…20 | 0…50 | 0…100 | 0…150 | 0…200 | 0…250 | 0…300 |
| Dimensiones [AnxPrxAl] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| Serie REO | SMP-ESM 80-13 | SMP-ESM 80-31 | SMP-ESM 80-63 | SMP-ESM 80-94 | SMP-ESM 80-125 | SMP-ESM 80-156 | SMP-ESM 80-188 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 |
| Corriente de salida [A] | 0…13 | 0…31 | 0…63 | 0…94 | 0…125 | 0…156 | 0…188 |
| Dimensiones [AnxPrxAl] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| Serie REO | SMP-ESM 150-7 | SMP-ESM 150-17 | SMP-ESM 150-33 | SMP-ESM 150-50 | SMP-ESM 150-67 | SMP-ESM 150-83 | SMP-ESM 150-100 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…150 | 0…150 | 0…150 | 0…150 | 0…150 | 0…150 | 0…150 |
| Corriente de salida [A] | 0…7 | 0…17 | 0…33 | 0…50 | 0…67 | 0…83 | 0…100 |
| Dimensiones [AnxPrxAl] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| Serie REO | SMP-ESM 250-4 | SMP-ESM 250-10 | SMP-ESM 250-20 | SMP-ESM 250-30 | SMP-ESM 250-40 | SMP-ESM 250-50 | SMP-ESM 250-60 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 |
| Corriente de salida [A] | 0…13 | 0…31 | 0…63 | 0…94 | 0…125 | 0…156 | 0…188 |
| Dimensiones [AnxPrxAl] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| Serie REO | SMP-ESM 400-2,5 | SMP-ESM 400-6,25 | SMP-ESM 400-13 | SMP-ESM 400-19 | SMP-ESM 400-25 | SMP-ESM 400-32 | SMP-ESM 400-37,5 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 |
| Corriente de salida [A] | 0…13 | 0…31 | 0…63 | 0…94 | 0…125 | 0…156 | 0…188 |
| Dimensiones [AnxPrxAl] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| Serie REO | SMP-ESM 600-2 | SMP-ESM 600-4 | SMP-ESM 600-8 | SMP-ESM 600-13 | SMP-ESM 600-17 | SMP-ESM 600-21 | SMP-ESM 600-25 |
| Potencia de salida [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Tensión de salida [V] | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 |
| Corriente de salida [A] | 0…13 | 0…31 | 0…63 | 0…94 | 0…125 | 0…156 | 0…188 |
| Dimensiones [AnxPrxAl] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
* Mayores frecuencias bajo pedido
