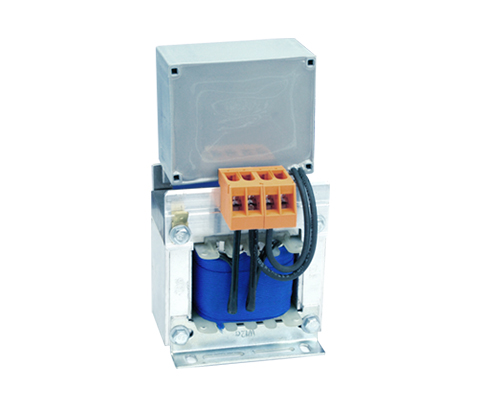

Filtro senoidal monofásico 6,15% Uk
Descripción
Suavizado de corriente y tensión para poder realizar largos recorridos de conexión.
Ventajas
- Bajo aumento de temperatura
- Bajo ruido
- Posibilidad de fabricación conforme al sistema de aislamiento UL E 251513
- Conexión sencilla
- Posibilidad de adaptación a cables de motor de hasta 1.000 metros
- Posibilidad de guardar el cable apantallado
Aplicaciones típicas
Sistemas con convertidores, ingeniería mecánica, ascensores/ escaleras mecánicas, tuberías, tecnología de transporte, ventilación y aire acondicionado, robótica, tecnología de automatización, fuentes de alimentación, turbinas eólicas
Especificaciones técnicas
- Temperatura ambiente: 50 °C
- Clase de protección: IP00
- Clase de aislamiento: F
- Linealidad: LN a 1,2 x IN y ≥ 0,8 x LN a 1,5 x IN.
- Tensión de prueba: 3 kV
- Tensión nominal: 230 V
- Uk: 6.15 %
- Categoría de sobretensión: 2
- Grado de contaminación: 2
- Refrigeración: AN
- Frecuencia de conmutación: ≥ 4 kHz
- Ondulación de corriente: ≤ 20 % a 4 kHz
| Tipo | Corriente nominal [A] |
Inductancia [mH] |
Resistencia R20 [mΩ] |
Capacitancia [µF] |
Pérdida de potencia [W] |
Uk @ 230 V |
Uk @ 133 V |
Uk @ 400 V |
Cobre [kg] |
| CNW 931 / 3 | 3 | 15 | 349,5 | 6,8 | 17 | 6,2 % | 10,6 % | 3,5 % | 0,15 |
| CNW 931 / 4 | 4 | 11,3 | 275,2 | 10 | 22 | 6,2 % | 10,7 % | 3,6 % | 0,23 |
| CNW 931 / 6 | 6 | 7,5 | 133,1 | 10 | 29 | 6,2 % | 10,6 % | 3,5 % | 0,29 |
| CNW 931 / 8 | 8 | 5,6 | 94,4 | 20 | 33 | 6,1 % | 10,6 % | 3,5 % | 0,33 |
| CNW 931 / 10 | 10 | 4,5 | 62,2 | 20 | 37 | 6,2 % | 10,6 % | 3,5 % | 0,53 |
| CNW 931 / 12 | 12 | 3,75 | 59,9 | 20 | 43 | 6,2 % | 10,6 % | 3,5 % | 0,64 |
| CNW 931 / 16 | 16 | 2,8 | 43,4 | 20 | 56 | 6,1 % | 10,6 % | 3,5 % | 0,82 |
| Tipo | L [mm] |
B1 [mm] |
B2 [mm] |
H [mm] |
N1 [mm] |
N2 [mm] |
Terminal [mm²] |
Peso [kg] |
| CNW 931 / 3 | 64 | 72 | 59 | 115 | 44 | 47 | 1,5 mm² | 0,9 |
| CNW 931 / 4 | 66 | 74 | 64 | 130 | 50 | 49 | 1,5 mm² | 1,1 |
| CNW 931 / 6 | 83 | 80 | 69 | 153 | 56 | 56 | 1,5 mm² | 1,8 |
| CNW 931 / 8 | 83 | 80 | 69 | 153 | 56 | 56 | 2,5 mm² | 1,9 |
| CNW 931 / 10 | 84 | 90 | 84 | 160 | 71 | 71 | 2,5 mm² | 2,5 |
| CNW 931 / 12 | 96 | 86 | 86 | 170 | 80 | 71 | 2,5 mm² | 3 |
| CNW 931 / 16 | 96 | 110 | 110 | 170 | 80 | 95 | 2,5 mm² | 4,4 |
Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto.
