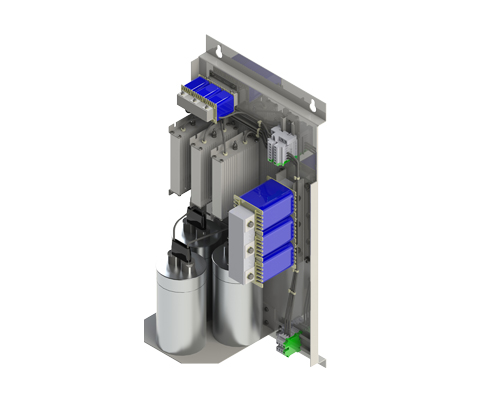

Filtro de armónicos regenerativo (400V/50Hz)
Descripción
Los filtros LCL se utilizan especialmente en convertidores regenerativos (AFE), pero también en inversores para energías renovables. El objetivo principal de este filtro es eliminar las frecuencias PWM para proteger la red de suministro.
Ventajas
- Aumenta la eficiencia del variador al mejorar la calidad de la energía.
- Las bajas pérdidas ahorran altos costos de energía
- Diseño compacto y peso reducido
- Enfriamiento natural
- Resistencia de carga opcional
- Voltaje nominal: 3 x 400 V / 50 Hz
- Categoría climática: 25/085/21 DIN IEC 68 Parte 1
- Temperatura ambiente: 40 ° C
- Clase de protección: IP00
- Opcional: disponible con resistencia de carga
- Corriente nominal : 14 – 74 A
- Frequenz : 50 Hz
| Tipo | Rated voltage [V] | L [mm] | A [mm] | H [mm] | N1 [mm] | N2 [mm] | D1 [mm] | D2 [mm] | Terminal [mm²] |
| CNW 957 / 14 | 14 | 610 | 320 | 155 | 590 | 250 | ø9 / ø17 | ø7 | 4 |
| CNW 957 / 29 | 29 | 610 | 320 | 225 | 590 | 250 | ø9 / ø17 | ø7 | 10 |
| CNW 957 / 42 | 42 | 880 | 600 | 235 | 853 | 500 | ø9 / ø17 | ø9 | 16 |
| CNW 957 / 74 | 74 | 880 | 600 | 235 | 853 | 500 | ø9 / ø17 | ø9 | 35 |
