Descripción

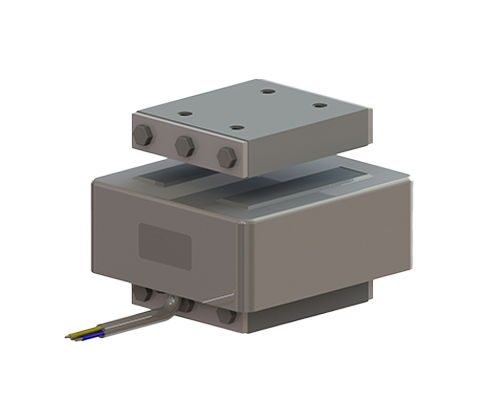

Serie estándar en encapsulado completo, potencias de hasta 3900 VA a 3000 rpm o 6000 rpm
- Montaje con agujeros roscados ciegos en la base del imán y la armadura
- Salida de cable hacia abajo con cable no apantallado o apantallado
Ventajas
- Relación tamaño/rendimiento óptima
- Buena adaptabilidad
- Potencia máxima 3900VA
- Fuerza de tracción máxima 6900 N
- Perfil bajo
Aplicaciones típicas
Industria del embalaje, sector de pesaje para procesos de alimentación y clasificación, procesos de automatización y equipos de ensamblaje que utilizan accionamientos electromagnéticos, especialmente adecuados para el sector de procesamiento de alimentos y el
sector farmacéutico
sector farmacéutico
| Tipo | Max. Entrehierro nominal [mm] | Potencia a 6000 rpm [VA] | Corriente nominal = corriente nominal térmica a 230V [A] | Fuerza de tracción máxima al entrehierro nominal [N] | Potencia a 3000 rpm [VA] | térmico. Corriente nominal a 230V [A] | Tracción máxima al entrehierro nominal [N] | Peso del imán [kg] | Peso del inducido [kg] |
| REOVIB WI 121/10 | 2,5 | 320 | 1,4 | 230 | 280 | 1,2 | 229 | 2,1 | 0,34 |
| REOVIB WI 121/12 | 3 | 450 | 1,95 | 330 | 425 | 1,85 | 318 | 2,8 | 0,62 |
| REOVIB WI 121/14 | 3 | 1200 | 5,2 | 850 | 1100 | 4,8 | 1350 | 6,9 | 1,45 |
| REOVIB WI 121/16 | 3 | 2200 | 9,5 | 1590 | 1890 | 8,2 | 2620 | 10,5 | 2,6 |
| REOVIB WI 121/18 | 3 | – | – | – | 3900 | 16,9 | 6900 | 28 | 9 |
| Tipo | a | b | c | d | f1 | f2 | f3 | g | h | i | p | r |
| REOVIB WI 121/10 | 100 | 68 | 66 | – | 61,5 | 12 | 9 | 66 | 38 | 17,5 | 30 | M6 |
| REOVIB WI 121/12 | 100 | 100 | 66 | 40 | 61,5 | 15 | 9 | 66 | 70 | 17,5 | 30 | M6 |
| REOVIB WI 121/12 | 100 | 100 | 66 | 40 | 61,5 | 15 | 9 | 66 | 70 | 17,5 | 30 | M6 |
| REOVIB WI 121/14 | 155 | 110 | 108 | – | 90,5 | 23 | 15 | 108 | 68 | 26,5 | 50 | M10 |
| REOVIB WI 121/16 | 155 | 168 | 108 | 80 | 90,5 | 23 | 15 | 108 | 126 | 26,5 | 50 | M10 |
| REOVIB WI 121/18 | 230 | 170 | 169 | 65 | 128,5 | 42 | 18 | 169 | 120 | 47,5 | 75 | M12 |
Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto.
