Regulador de potencia por tiristor
Descripción

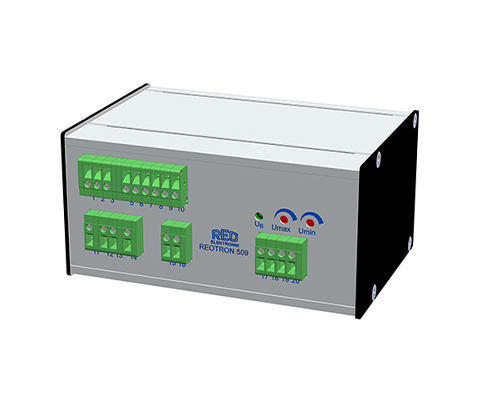

REOTRON EW 509 es un controlador de tiristores monofásico para corrientes de hasta 15 A. La electrónica de control está libre de potencial de red. El control de potencia se realiza mediante tiristores en operación de corte de fase. El valor de consigna puede ser proporcionado mediante un potenciómetro de ajuste, un voltaje de control de 0…+10 V, DC o mediante una corriente de control de 0(4)…20 mA.
La adaptación del rango de valores de consigna utilizable puede lograrse mediante los potenciómetros internos de ajuste Umin/Umax. Una entrada de habilitación permite la activación superior del dispositivo. Las fluctuaciones de la red se compensan mediante una etapa de control interno. La fijación se realiza sobre un carril DIN EN 50022-35.
Ventajas
- Compensación de la tensión de red
- Consigna mediante potenciómetro 0…+10 V, 0(4)…20 mA
- Entrada enable 24 V, DC o contactor
- Montaje en carril DIN de 35 mm
- Volatje de entrada : 230 / 400 V + 6% / – 10%
- Voltaje de salida : 0…Ue V
- Corriente de salida : 15 A
- Tensión de entrada conmutable : Tensión de entrada conmutable [V] V
| Tensión de entrada | 230V, +6% / – 10%, 50/60 Hz, 400V, +6% / – 10%, 50/60 Hz |
| Tensión de salida | 0…230 V, 0…400 V |
| Corriente de salida | 15 A |
| Consigna | externo con 0…+ 10 V, DC 0(4)…20mA, potenciómetro 10 kOhmios |
| Publique | 24 V, DC o póngase en contacto con |
| Temperatura de funcionamiento | 0…+45° C |
| tipo de protección | IP20 |
| Tipo | A[mm] | B[mm] | C[mm] | D[mm] |
| REOTRON EW 509 | 150 | 74 | 112 | 100 |
