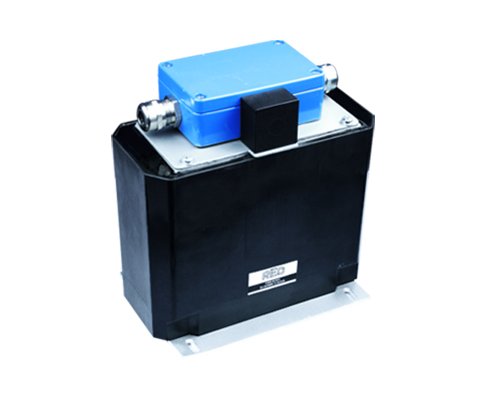

Choque de motor trifásico totalmente encapsulado
Descripción
La subida de voltaje (<200V / us) y la distorsión se reducen: protege a los consumidores eléctricos de manera óptima.
Los choques de motor en versión totalmente encapsulada están especialmente diseñados para entornos difíciles y ofrecen una muy buena protección mecánica del componente. El encapsulado completo permite el diseño hasta índices de protección IP 66.
Se minimizan las pérdidas y el calentamiento y se reduce la corriente de fuga. Posibilidad de longitudes de cable de motor más largas. Al limitar la tasa de aumento de voltaje, el aislamiento del motor está protegido y, por lo tanto, prolonga la vida útil. El choque de motor también atenúa muy bien la interferencia conducida en el rango de frecuencia más bajo. Se pueden reducir las pérdidas y el ruido típico en la placa del motor. Se reducirá la subida del voltaje (<200 V/us).
Aumento de la vida útil de los motores, reducción de la inclinación de los bordes dv/dt a tierra y entre fases, reducción del ruido del motor, suavizado de corriente.
Los choques de motor en versión totalmente encapsulada están especialmente diseñados para entornos difíciles y ofrecen una muy buena protección mecánica del componente. El encapsulado completo permite el diseño hasta índices de protección IP 66.
Se minimizan las pérdidas y el calentamiento y se reduce la corriente de fuga. Posibilidad de longitudes de cable de motor más largas. Al limitar la tasa de aumento de voltaje, el aislamiento del motor está protegido y, por lo tanto, prolonga la vida útil. El choque de motor también atenúa muy bien la interferencia conducida en el rango de frecuencia más bajo. Se pueden reducir las pérdidas y el ruido típico en la placa del motor. Se reducirá la subida del voltaje (<200 V/us).
Aumento de la vida útil de los motores, reducción de la inclinación de los bordes dv/dt a tierra y entre fases, reducción del ruido del motor, suavizado de corriente.
Ventajas
- Uso en entornos difíciles
- IP 66
- Fijación de varias opciones: Cables trenzados, terminales, descarga de tracción, caja de terminales
- Posibilidad de placa de montaje personalizada
- Menor temperatura superficial
- Protección de los consumidores eléctricos
- Limitación de la subida de tensión a < 500 V/µs
- Mayor vida útil de los consumidores eléctricos
- Reducción del ruido del motor
- Bajas corrientes de fuga en el motor
- Posibilidad de cables de motor más largos
- Instalación sencilla y diseño compacto
- Posibilidad de fabricación conforme al sistema de aislamiento UL E251513
Aplicaciones típicas
Sistemas con convertidores, ingeniería mecánica, ascensores/ escaleras mecánicas, tuberías, tecnología de transporte, ventilación y aire acondicionado, robótica, tecnología de automatización, fuentes de alimentación, turbinas eólicas
| Tipo | Tensión nominal [V] |
Corriente nominal [A] |
Inductancia [mH] |
Cobre [kg] |
Total [kg] |
Cable trenzado [mm²] |
| CNW M 854 / 6 | hasta 3 x 500 | 6 | 2,3 | 0,5 | 1,7 | 1,5 |
|---|---|---|---|---|---|---|
| CNW M 854 / 8 | 8 | 2,0 | 0,5 | 1,7 | 1,5 | |
| CNW M 854 / 10 | 10 | 1,7 | 0,9 | 2,8 | 1,5 | |
| CNW M 854 / 12 | 12 | 1,1 | 1,1 | 3,7 | 1,5 | |
| CNW M 854 / 16 | 16 | 0,9 | 1,1 | 3,7 | 2,5 | |
| CNW M 854 / 24 | 24 | 0,8 | 1,7 | 4,6 | 4,0 |
| Tipo | L1 [mm] |
B1 [mm] |
H1 [mm] |
Conexión roscada | Pinza | L2 [mm] |
L3 [mm] |
B2 [mm] |
H2 [mm] |
N1 [mm] |
N2 [mm] |
Ø D [mm] |
| CNW M 854 / 6 | 185 | 80 | 57 | M20 | 4 mm² | 115 | 100 | 74 | 88 | 80 | 60 | 5,5 x 7,0 |
| CNW M 854 / 8 | 185 | 80 | 57 | M20 | 4 mm² | 115 | 100 | 74 | 88 | 80 | 60 | 5,5 x 7,0 |
| CNW M 854 / 10 | 185 | 80 | 57 | M20 | 4 mm² | 140 | 125 | 77 | 113 | 100 | 60 | 5,5 x 7,0 |
| CNW M 854 / 12 | 185 | 80 | 57 | M20 | 4 mm² | 140 | 125 | 87 | 113 | 100 | 70 | 5,5 x 7,0 |
| CNW M 854 / 16 | 185 | 80 | 57 | M20 | 6 mm² | 140 | 125 | 87 | 113 | 100 | 70 | 5,5 x 7,0 |
| CNW M 854 / 24 | 190 | 80 | 57 | M25 | 6 mm² | 175 | 155 | 99 | 137 | 130 | 79 | 5,5 x 7,0 |
Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto.
